介紹
本應用筆記介紹了如何使用PicoScope混合信號示波器（MSO）調試控制ADI公司AD5325 Quad DAC的I2C總線。
MSO有兩個模擬輸入通道，它們連接到Quad DAC的CH A和CH B輸出。該儀器還有16個數字輸入通道。在此應用中，僅使用兩個數字輸入通道D0和D1，連接到SDA串行數據線和I2C總線的SCL串行時鐘線。

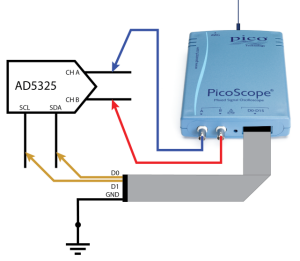

圖1：探針連接
1.1模擬顯示
圖2顯示了PicoScope MSO的屏幕顯示。數據來自I2C總線數據傳輸。顯示屏分為三個面板：上面板顯示兩個模擬通道A和B以及I2C總線傳輸數據的概述。中間面板顯示兩個數字通道D0和D1，下面板顯示I2C解碼數據。
上面的藍色曲線顯示CH A輸出電壓從1.9 V切換到0.6 V.使用儀器上提供的光標可以更準確地讀取這些電壓值（圖3）。電壓階躍發生的時間點是I2C數據的第三個字節的結束。接下來是確認位和另一次傳輸。
較低的紅色曲線顯示CH B輸出電壓電平從1.9 V切換到0.6 V.此波形的垂直比例因子在顯示屏的右側以紅色顯示。同樣，電平切換時的實際點是DAC已經接收到三個數據字節。
1.2I2C數據概述
在模擬波形的正下方，顯示兩個I2C數據傳輸?shù)母攀觥Ｃ看无D(zhuǎn)移包含：
1.START條件。
2.DAC地址。
3.通道地址的數據字節。
4.通道DAC值的兩個數據字節。
5.停止條件。

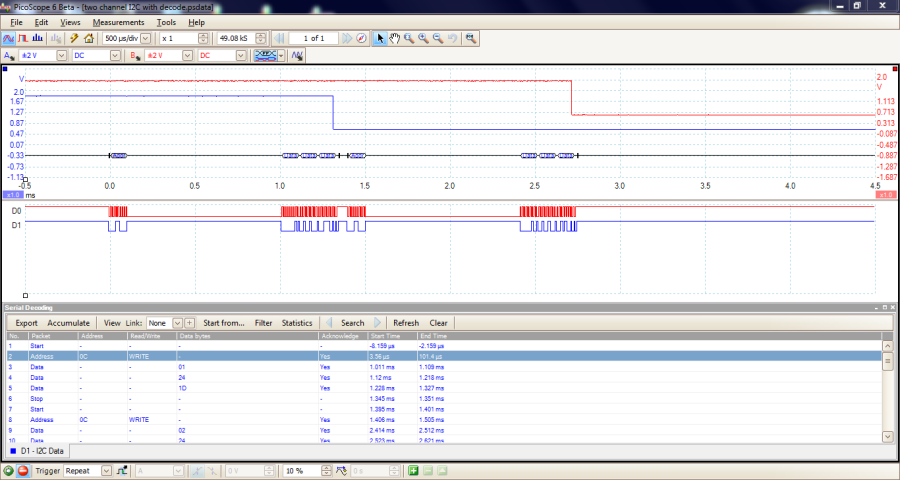

圖2：雙通道I2C數據傳輸

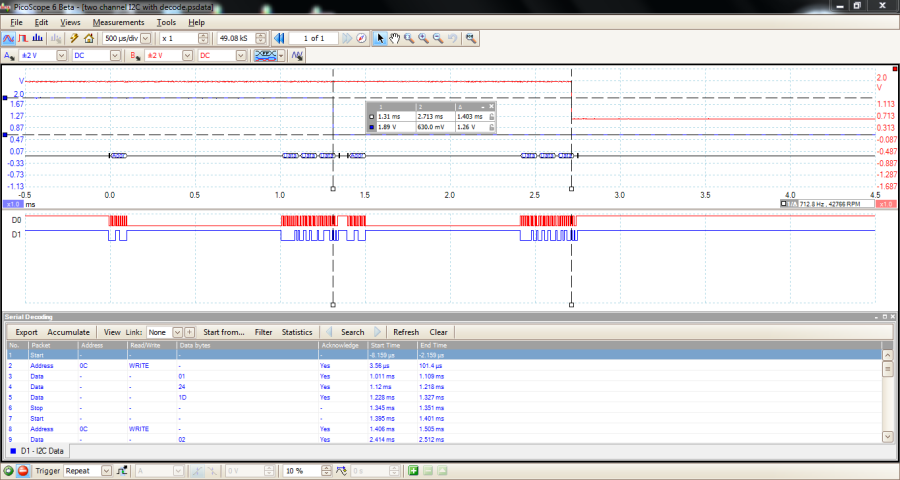

圖3：使用XY光標顯示測量開關幅度和時間
2.中間面板
該面板顯示I2C總線的SDA串行數據和SCL串行時鐘線上的原始數字數據。此顯示將顯示數據是否發生任何錯誤，這可能是由于噪音或其他信號的干擾造成的。
如果總線的協議應用于每個數據字節，則可以從該顯示器手動解碼I2C命令，但這將是費力的并且容易發生錯誤。使用PicoScope提供的I2C解碼速度要快得多，如下圖所示。
3.下面板
該面板是解碼的I2C串行協議顯示器。為了更清楚地了解這些數據（圖5）。
第一列是PicoScope分配的數據包編號：在這種情況下，有12個地址和數據字節數據包加上啟動/停止條件。
第二列顯示數據包或事件的類型：地址，數據，啟動或停止。
第三列是解碼地址，在這種情況下是0C，它是DAC的地址。
下一列定義數據是讀還是寫。在這種情況下，兩次傳輸都是寫入。
第五列顯示解碼數據。在這種情況下，第一個數據字節01表示DAC的CH A，而2C和11表示要發送到DAC以請求1880 mV的新輸出電平的數據（2C11）。
字節9和10示出了用數據02選擇CH B，并且接下來的兩個字節請求不同的輸出電平（2C23）。
第六列顯示每個地址和數據傳輸都已得到確認。
最后兩列表示每次轉移的時間。
見參考。1（附錄B - 參考資料），詳細介紹AD5325 DAC預期的數據格式。
4.導出數據
解碼后的I2C數據可以導出到Excel電子表格，如圖5所示。
圖4的結果：

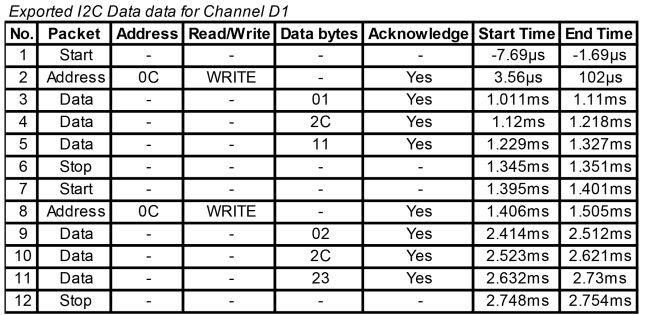

圖4：導出的I2C數據
5.公交車時間
總線時序測量可以自動進行，也可以用光標手動進行。圖4說明了使用游標來測量數據傳輸過程中的事件時間。光標測量CH A和CH B電壓切換到較低電壓電平之間的時間。測得為1.4毫秒。
可以利用來自解碼數據的定時自動地進行類似的結果。這可以在圖3和圖5中顯示的相同數據中看到。
6.觸發點
儀器可以在CH A上捕獲的模擬切換邊沿上觸發，但在這種情況下，觸發條件設置是在數字通道D0切換到高電平時（圖5）。
圖6顯示了第一次數據傳輸發生時觸發點（t = 0），這是第一個“開始”命令。

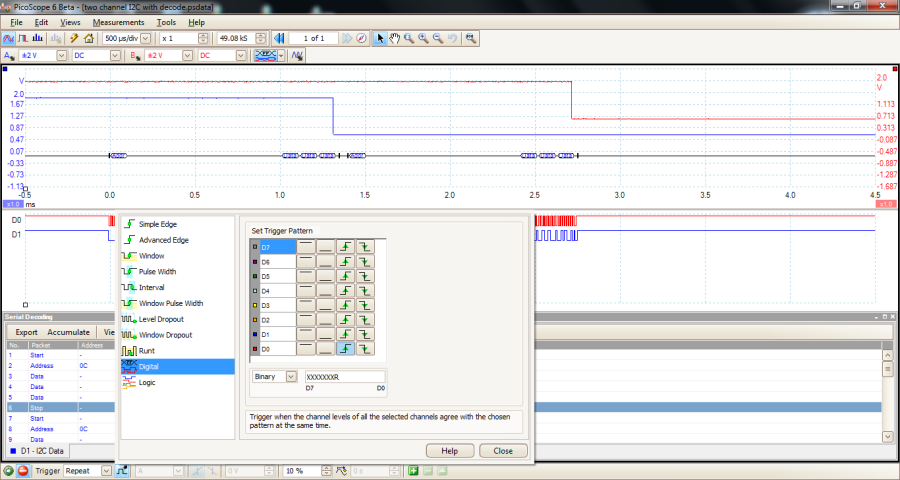

圖5：在D0的上升沿設置數字觸發
圖6：多個I2C數據包傳輸
7.獲得多個I2C塊傳輸
在更復雜的系統中，我們可能希望獲得多個I2C數據傳輸塊。這可以使用串行解碼窗口中的Accumulate選項來完成。我們還將看到PicoScope如何將采集存儲器分成1到10,000個緩沖區。每次發生有效的觸發條件時，記錄將存儲在新的緩沖區中。

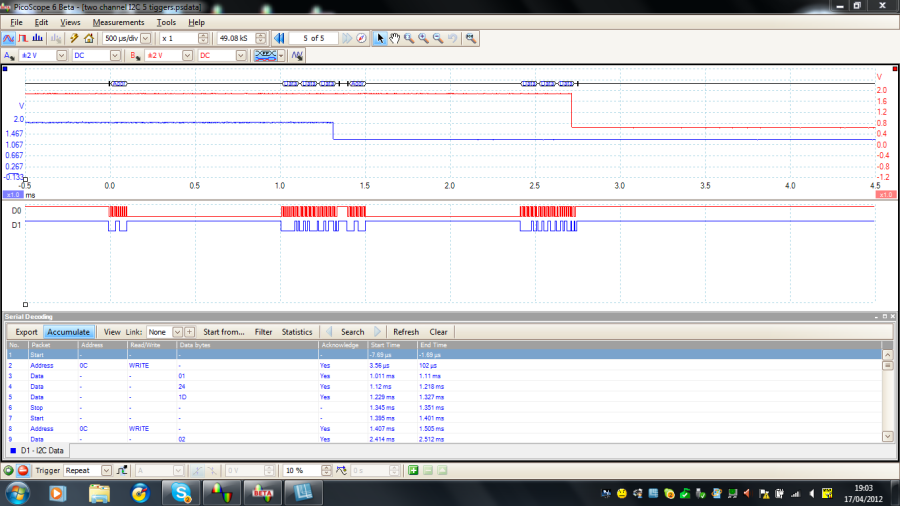

圖6說明了更復雜的數據傳輸序列。串行解碼面板中的“累計”按鈕已打開，因此以藍色突出顯示。在該測試中，獲得5個緩沖液，如頂部工具欄中所示。左側和右側雙箭頭使我們能夠選擇顯示哪個緩沖區：顯示當前緩沖區5。
捕獲的序列是針對五種不同輸出電壓電平的五次觸發I2C數據傳輸。表1列出了兩個DAC請求的輸出電壓電平序列。
圖5顯示了為五次傳輸捕獲和解碼的命令序列。
例如，將CH A輸出電平切換為1.015 V的命令是第三個緩沖區中的數據傳輸：

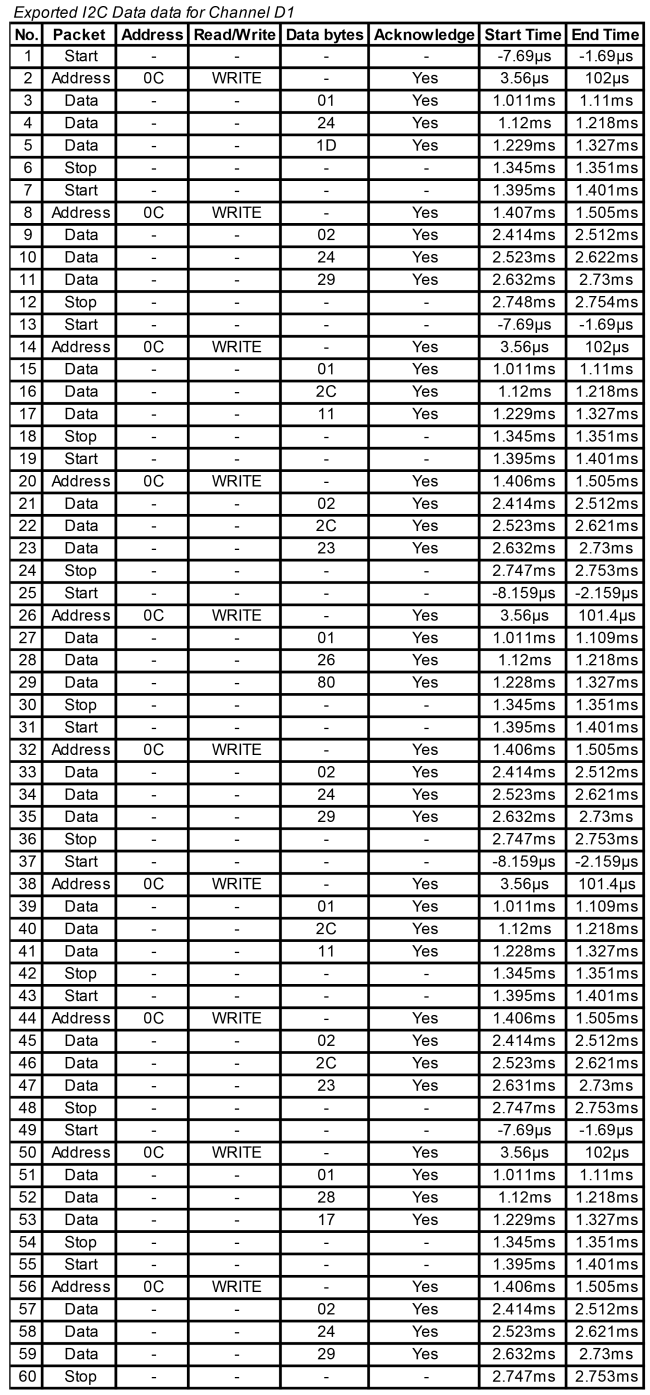

圖7：I2C數據傳輸?shù)捻樞?
8.檢查波特率
通過啟用“視圖”菜單中的選項，可以在解碼窗口中顯示數據傳輸?shù)牟ㄌ芈省Ｒ部梢酝ㄟ^放大數字波形顯示來檢查它。該傳輸?shù)牟ㄌ芈蕿?9 kbaud，數字時鐘D0波形上的delta光標測量值為11.5μs。

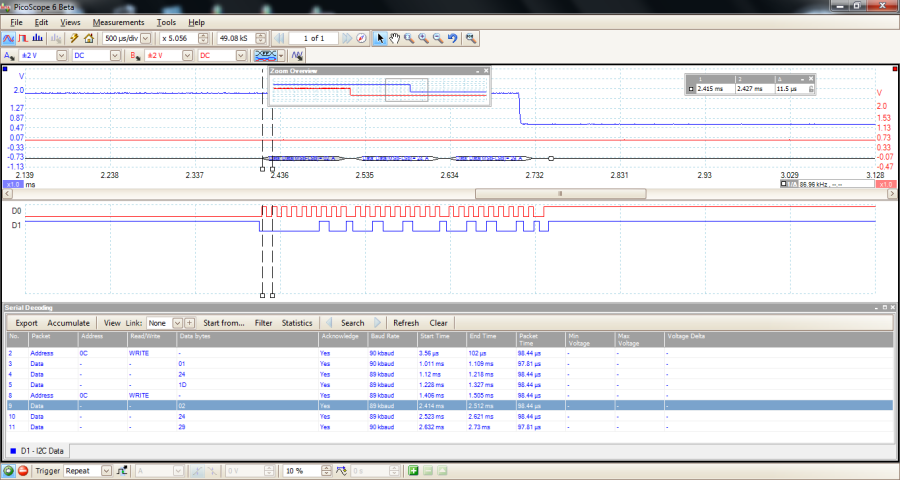

圖8：使用光標自動測量波特率
9.結論
現在許多電路都包含模擬和數字組件，因此需要可以獲取數字和模擬信號的測試設備。然后，必須在顯示窗口上同步這些數據，以便進行深入分析，以找出硬件或軟件中的任何故障情況。
