基本的故障查找
PicoScope 4262是一款高精度示波器，也適用于通用故障查找。通過兩個輸入通道，它可以在時域和頻域視圖中顯示信號，甚至可以同時顯示兩者。頻譜視圖提供了許多自動測量，包括失真和噪聲。
動態范圍
大多數數字示波器中的模數轉換器具有8位分辨率，可產生256個量化電平。這相當于48 dB的理想動態范圍。
PicoScope 4262具有一個16位模數轉換器，可產生65,536個量化電平，動態范圍增加到96 dB。
96 dB是最佳理論數字，但在實踐中，采集系統會產生一些噪聲，會降低實際可用的動態范圍。
發電機和采集系統的動態范圍是在發電機輸出直接連接到通道A輸入的情況下測量的，如圖1所示。

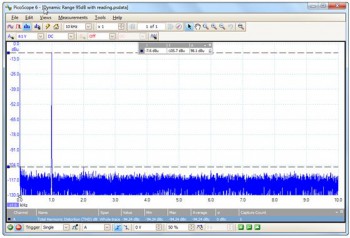

圖2顯示了PicoScope中的頻譜視圖。這是通過捕獲時域中的正弦波信號然后單擊“頻譜”按鈕獲得的。
為了測量動態范圍，我們將兩個通道A標尺（由y軸旁邊的藍色方塊控制）與信號峰值和本底噪聲對齊。然后，標尺圖例顯示兩個標尺之間的差值給出的動態范圍為-98 dB。
圖1：通過將內置發生器的信號饋入示波器來測量動態范圍
監控波形失真
該測試測量立體聲放大器中的失真。它顯示了即使在時域波形看起來干凈的情況下，PicoScope的自動失真測量如何檢測諧波。PicoScope 4262具有足夠的動態范圍來捕獲這些信號，而不會增加其自身的明顯噪聲或失真。
圖1：通過將內置發生器的信號饋入示波器來測量動態范圍
圖4和圖5顯示了PicoScope屏幕分為四個視圖：兩個通道中每個通道的時域和頻譜視圖。通過右鍵單擊默認視圖并選擇“ 添加視圖”，可以輕松創建每個視圖。 在該級別，信道B頻譜的THD為-28 dB。我們可以開始看到時域顯示中的失真（左下方面板）。

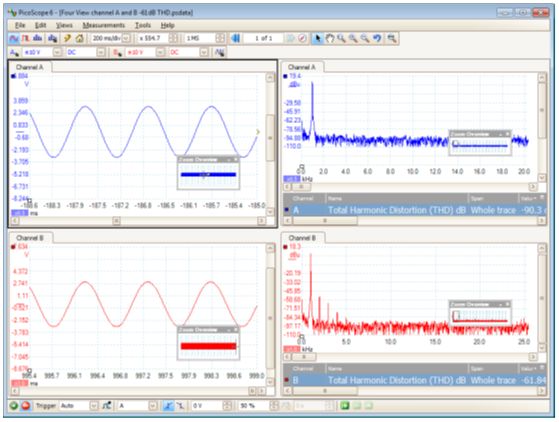

圖4：四個視圖，通道A和B通道B具有-61 dB THD。在時域視圖中，我們看不到失真。

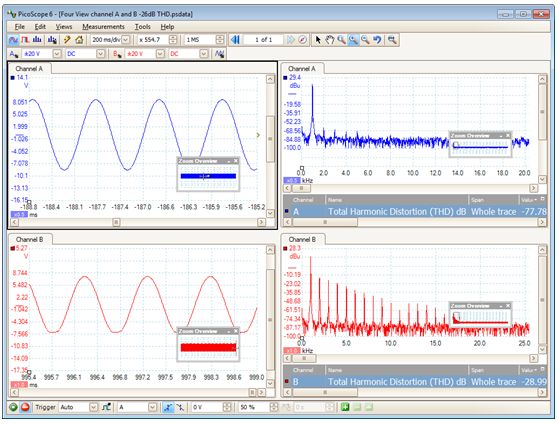

圖5：四個視圖，通道A和B隨著功率輸出水平的增加，我們可以開始在通道A頻譜顯示中看到一些失真諧波。
毛刺檢測
PicoScope的余輝顯示模式可用于捕獲音頻信號中不需要的咔嗒聲或毛刺。在正常的示波器顯示屏中，這些信號僅在屏幕上顯示的時間僅為幾分之一秒，因此幾乎不可能對它們進行精確測量。余輝模式會導致舊波形保留在背景中，同時在頂部繪制較新的波形。

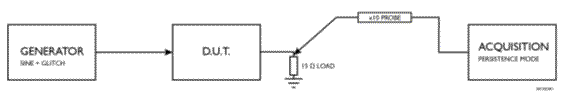

圖6：毛刺檢測的設置
1.單擊PicoScope工具欄上的“ 余輝模式”按鈕。 2.將設置保留為默認值，或單擊“ 持久性選項”按鈕進行調整。 在持久性選項中進行的主要選擇是在顏色持久性和模擬強度模式之間。 如圖7所示，Color Persistence模式可以顯示比舊波形更亮的顏色的新更新，從而使故障突出。 模擬強度模式具有類似的效果，但使用單色的陰影。這更類似于模擬持久性范圍的顯示。

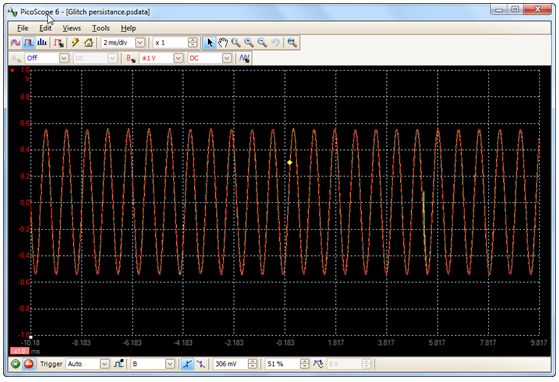

圖7：顏色余輝模式，顯示更亮的顏色的毛刺
結論
PicoScope 4262的高分辨率使其成為低噪聲，低失真測量的理想選擇，其內置信號發生器無需額外的信號源。憑借其5 MHz帶寬，它可以輕松分析音頻，超聲波和振動信號，表征開關模式電源中的噪聲，測量失真并執行各種精確測量任務。
