PicoScope3000系列
-
請聯系客服報價
- 查看產品手冊
- 2或4（+16數字通道）
- 50到200MHz
- 1GS/s

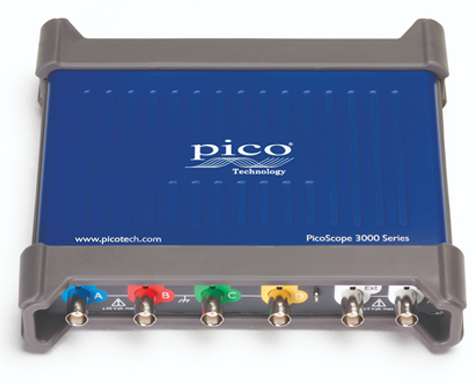

PicoScope3000系列電腦示波器小型、輕量、又便攜，同時具有高性能規格參數，因此能夠全面滿足工程師在實驗室內或外出使用的要求。該系列示波器有2或4路模擬通道，在混合信號示波器上還有另外的16路數字通道。靈活又高分辨率的顯示選項使你能夠觀看和分析每個信號的纖毫細節。與PicoScope6軟件一起使用，這些示波器提供合適又最成本效益的工具包，可廣泛應用于各種領域，包括嵌入式系統設計、研發、測試、教學、服務和維修。
功能，便攜性和性能

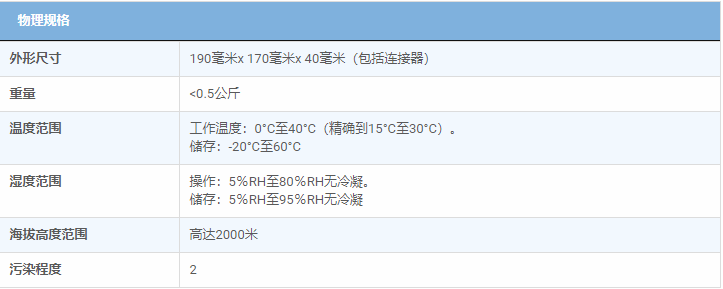

PicoScope 3000系列USB供電的PC示波器體積小，重量輕，便于攜帶，可輕松放入筆記本電腦包中，同時提供一系列高性能規格。
這些示波器提供2或4個模擬通道和一個內置功能/任意波形發生器。MSO模型增加了16個數字頻道。關鍵性能指標：
·200 MHz模擬帶寬
·1 GS / s實時采樣
·512 MS緩沖存儲器
·每秒100,000個波形
·16通道邏輯分析儀（MSO型號）
·任意波形發生器
·USB 3.0已連接并已通電
·串行解碼和模板測試作為標準配置
·Windows，Linux和Mac軟件
這些器件由先進的PicoScope 6軟件提供支持，為許多應用提供理想，經濟高效的封裝，包括嵌入式系統設計，研究，測試，教育，服務和維修。
高帶寬和采樣率

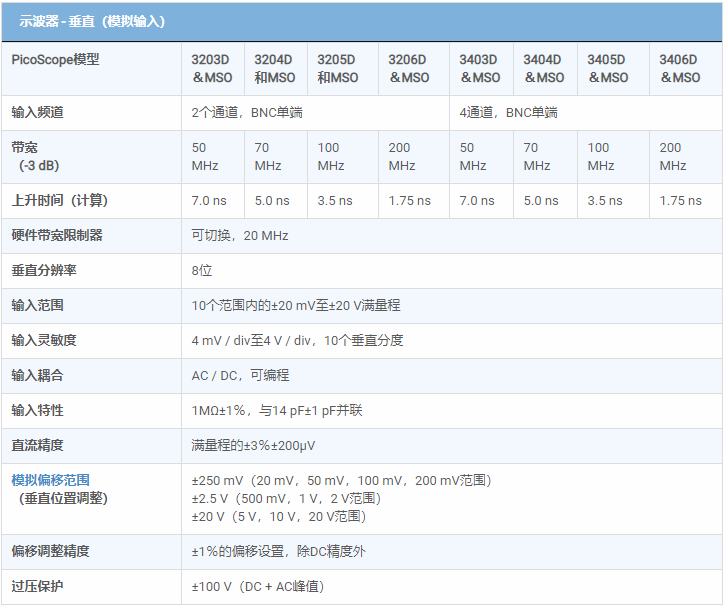

盡管尺寸緊湊且成本低，但在帶寬高達200 MHz的情況下，性能不會受到影響。該帶寬與高達1 GS / s的實時采樣率相匹配，可以詳細顯示高頻。對于重復信號，通過使用等效時間采樣（ETS）模式，可以將最大有效采樣率提升至10 GS / s。

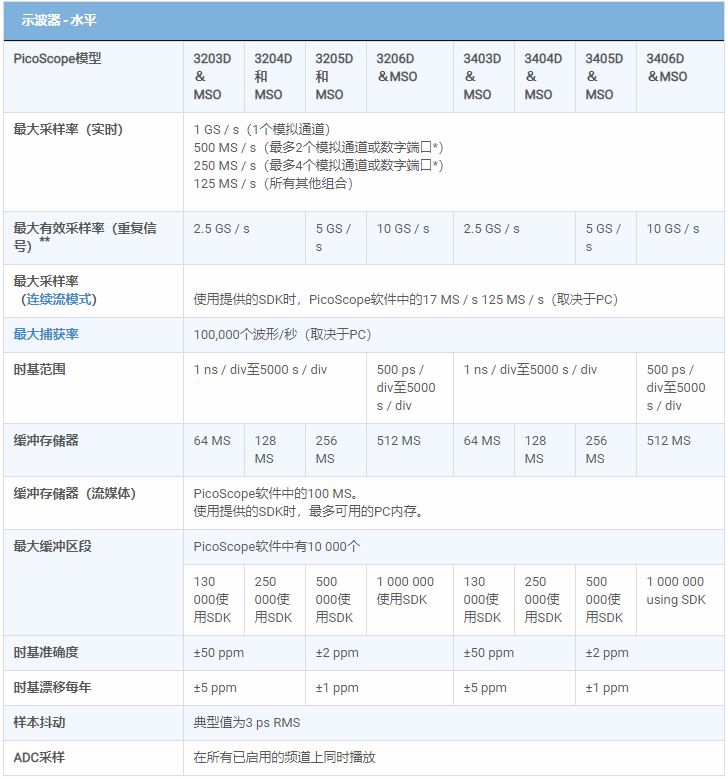

其他示波器具有較高的最大采樣率，但沒有深存儲器，它們無法在長時基上維持這些速率。PicoScope 3000系列提供高達5.12億個采樣的存儲深度，比此價格范圍內的任何其他示波器都高，這使得PicoScope 3406D MSO能夠以1 GS / s的速率一直采樣至50 ms / div（總捕獲時間為500 ms）時間）。

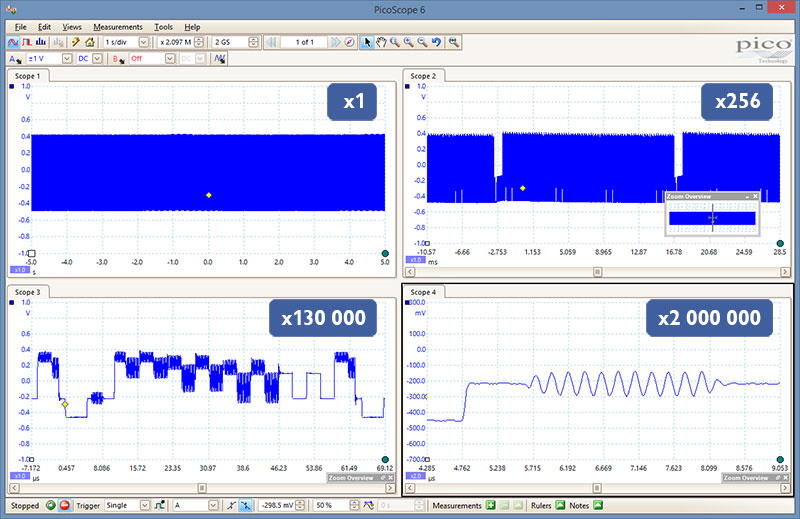

管理所有這些數據需要一些工具。有一組縮放按鈕，以及一個概覽窗口，只需用鼠標或觸摸屏拖動即可縮放和重新定位顯示。幾百萬的縮放因子是可能的。其他工具，如波形緩沖器，模板限制測試，串行解碼和硬件加速與深存儲器配合使用。
邏輯分析儀/混合信號能力

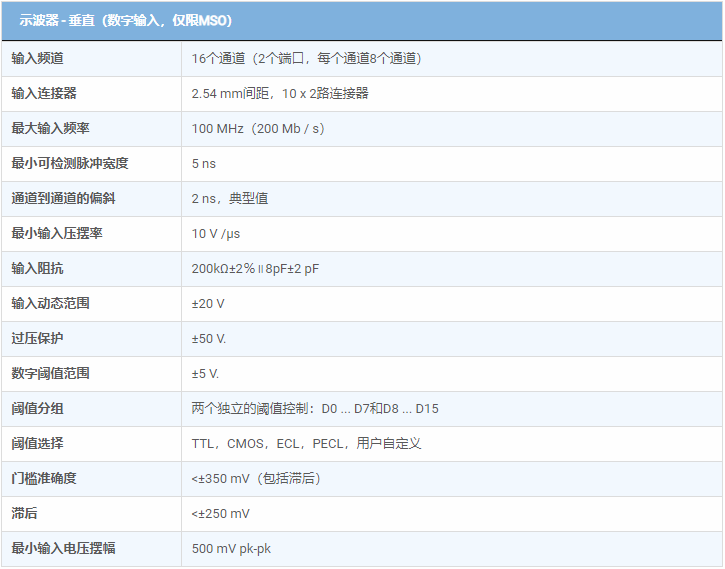

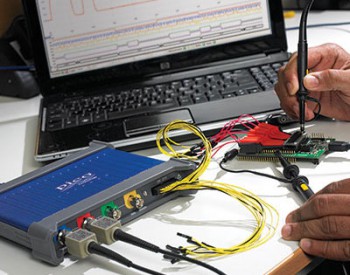

PicoScope3000D系列混合信號示波器包含16個數字輸入，因此您可以同時查看數字和模擬信號。
數字輸入可以單獨顯示，也可以在命名組中顯示，其中二進制，十進制或十六進制值顯示在總線顯示中。可以為每個8位輸入端口定義-5 V至+5 V的單獨邏輯閾值。數字觸發可以通過任何位模式激活，并結合任何輸入的可選轉換。可以在模擬或數字輸入通道上設置高級邏輯觸發，或者兩者都設置高級邏輯觸發，以實現復雜的混合信號觸發。
數字輸入為串行解碼選項帶來了額外的功率。您可以同時解碼所有模擬和數字通道上的串行數據，最多可為您提供18個數據通道。例如，您可以同時解碼多個SPI，I2C，CAN總線，LIN總線和FlexRay信號！
串行總線解碼和協議分析
PicoScope可以解碼1-Wire，ARINC 429，CAN＆CAN-FD，DCC，DMX512，以太網10Base-T和100Base-TX，FlexRay，I2C，I2S，LIN，PS / 2，MODBUS，SENT，SPI，UART（RS）標準配置為-232 / RS-422 / RS-485）和USB 1.1協議數據，開發中有更多協議，將來可通過免費軟件升級獲得。
圖形格式以數據總線時序格式顯示解碼數據（十六進制，二進制，十進制或ASCII），公共時間軸上的波形下方，錯誤幀標記為紅色。可以縮放這些幀以調查噪聲或信號完整性問題。
表格格式顯示了已解碼幀的列表，包括數據和所有標志和標識符。您可以設置過濾條件以僅顯示您感興趣的幀或搜索具有指定屬性的幀。統計選項顯示有關物理層的更多詳細信息，例如幀時間和電壓電平。PicoScope還可以導入電子表格，將數據解碼為用戶定義的文本字符串。

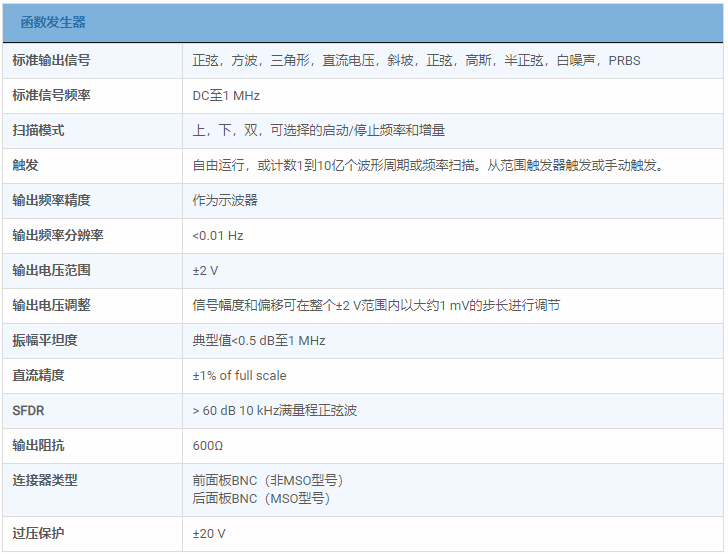

任意波形和函數發生器
所有PicoScope 3000D設備都在前面板上有一個內置函數發生器（正弦，方波，三角，直流電平，白噪聲，PRBS等）。PicoScope 3000D MSO型號的后面板上有連接器。
除了設置電平，偏移和頻率的基本控制外，更高級的控制還允許您掃描一系列頻率。結合頻譜峰值保持選項，這為測試放大器和濾波器響應提供了強大的工具。
觸發工具允許在滿足各種條件時輸出波形的一個或多個周期，例如示波器觸發或模板限制測試失敗。

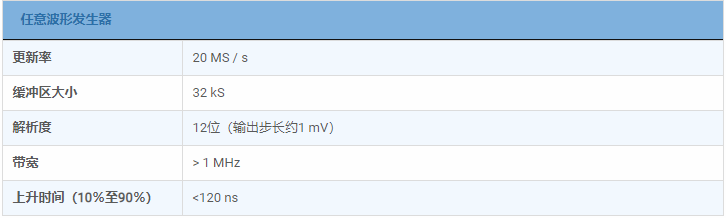

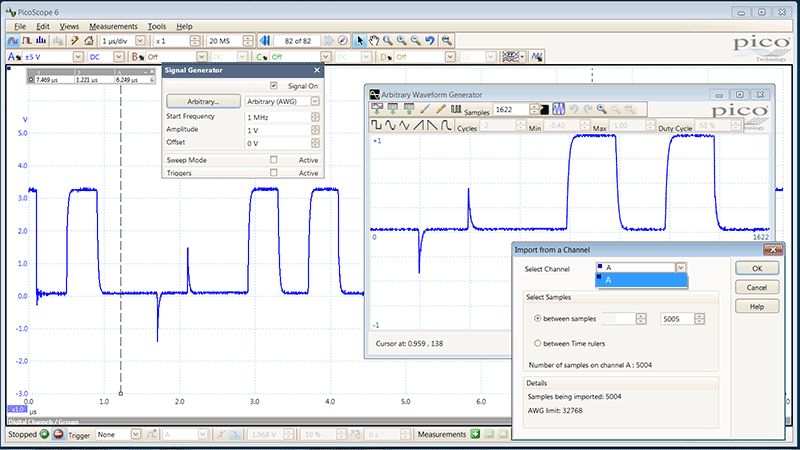

還包括一個14位80 MS / s任意波形發生器（AWG）。可以使用內置AWG編輯器創建或編輯AWG波形，從示波器軌跡導入或從電子表格加載。

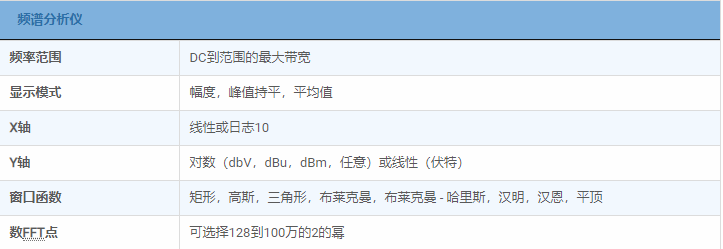

FFT頻譜分析儀

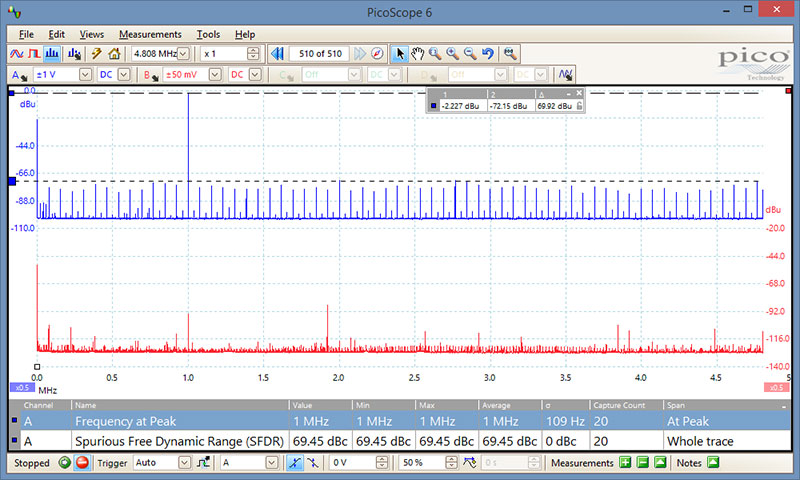

頻譜視圖根據頻率繪制幅度，非常適合查找信號中的噪聲，串擾或失真。PicoScope中的頻譜分析儀采用快速傅立葉變換（FFT）類型，與傳統的掃描頻譜分析儀不同，它可以顯示單個非重復波形的頻譜。
全范圍的設置使您可以控制頻譜帶（FFT頻段），窗口類型，縮放（包括對數/對數）和顯示模式（瞬時，平均或峰值保持）的數量。

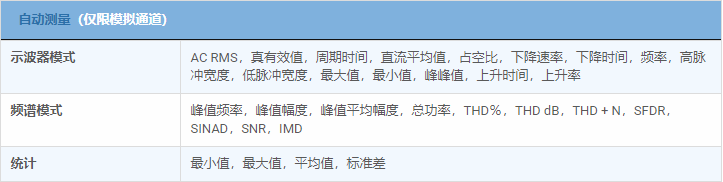

您可以顯示多個頻譜視圖以及相同數據的示波器視圖。可以在顯示器上添加一套全面的自動頻域測量，包括THD，THD + N，SNR，SINAD和IMD。掩模極限測試可應用于光譜，您甚至可以一起使用AWG和光譜模式執行掃描標量網絡分析。
信號完整性
大多數示波器都是以低廉的價格建造的。PicoScopes符合規范。

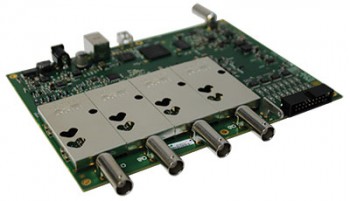

精心的前端設計和屏蔽可降低噪音，串擾和諧波失真。多年的示波器設計經驗可以從改善帶寬平坦度和低失真中看出。
我們為產品的動態性能感到自豪，與大多數示波器制造商不同，我們會詳細公布我們的 規格。結果很簡單：當您探測電路時，您可以信任您在屏幕上看到的波形。

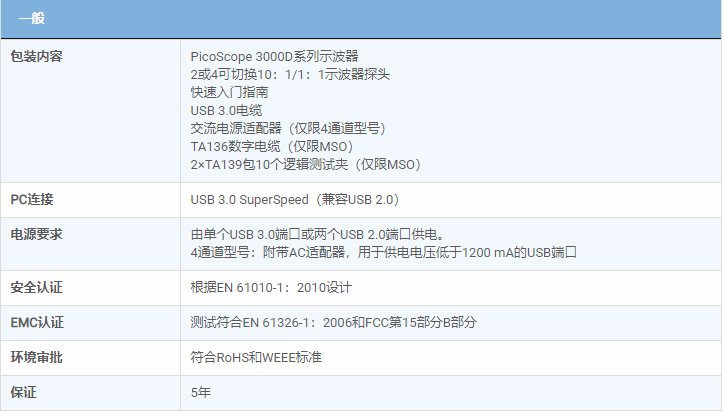

USB連接

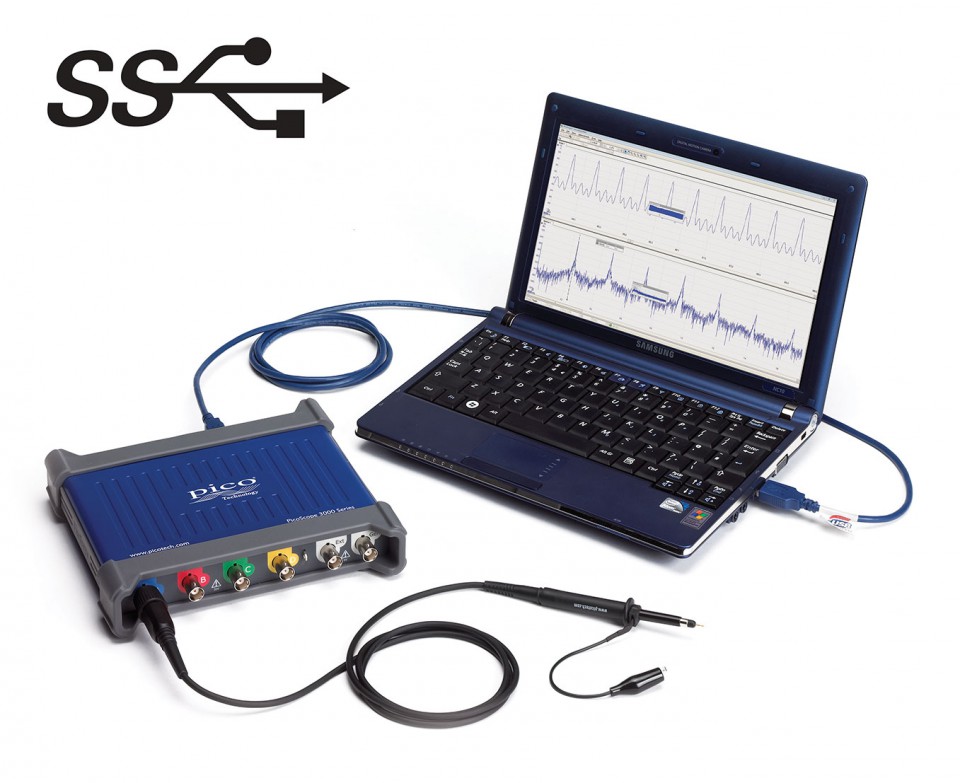

USB連接不僅可以實現高速數據采集和傳輸，還可以快速，輕松地從現場打印，復制，保存和通過電子郵件發送數據。USB供電無需攜帶龐大的外部電源，使工具包在移動中更加便攜
PicoScope 3000系列示波器具有SuperSpeed USB 3.0連接，使得已經優化的數據傳輸過程和波形更新速率更快。USB 3.0連接的其他優點包括在使用SDK時更快地保存波形和更快的無間隙連續流，最高可達125 MS / s，同時示波器仍然可以與舊USB系統向后兼容。

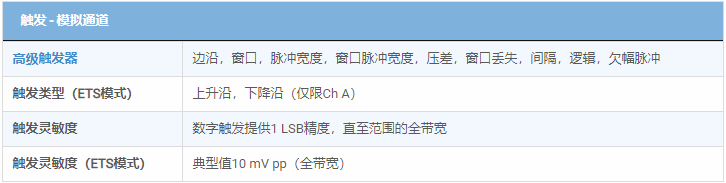

高級數字觸發
大多數數字示波器仍然使用基于比較器的模擬觸發架構。這會導致無法始終校準的時間和幅度誤差，并且通常會限制高帶寬下的觸發靈敏度。
1991年，Pico使用實際的數字化數據來使用全數字觸發。這種技術可以減少觸發誤差，并允許我們的示波器觸發最小的信號，即使在全帶寬下也是如此。可以高精度和高分辨率設置觸發電平和遲滯。
數字觸發提供的減少的后移延遲與分段存儲器一起允許每微秒捕獲一個新波形，直到緩沖器滿。

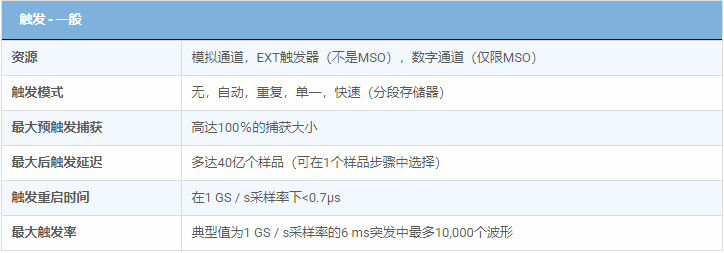

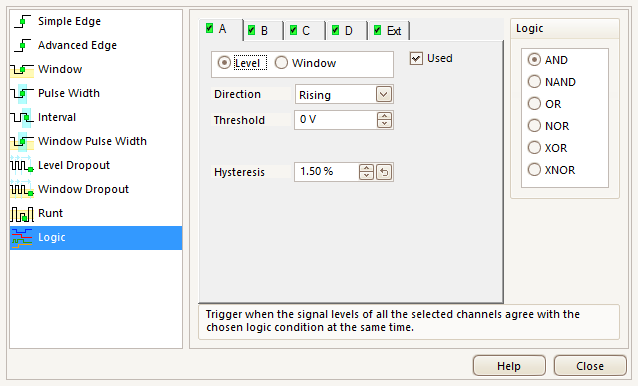

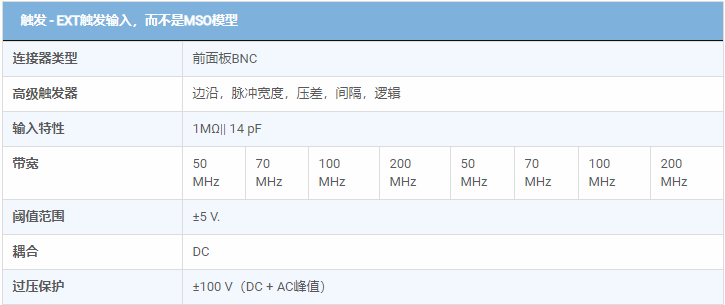

PicoScope 3000系列提供高級觸發器，包括脈沖寬度，窗口和壓差。此外，邏輯觸發允許您在16個數字輸入中的任何一個或全部與用戶定義的模式匹配時觸發示波器。

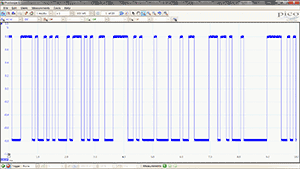

硬件加速引擎（HAL3）
啟用深存儲器時，有些示波器會很困難; 屏幕更新速度變慢，控件變得無法響應。PicoScope 3000系列通過在示波器內部使用專用硬件加速引擎來避免此限制。其大規模并行設計有效地創建了要在PC屏幕上顯示的波形圖像，并允許每秒連續捕獲和顯示超過4.4億個樣本。PicoScope示波器比競爭對手的示波器（基于PC和示波器）更好地管理深存儲器。
PicoScope 3000系列配備第三代硬件加速（HAL3）。這加快了示波器操作的范圍，例如允許每秒超過100 000個波形的波形更新速率以及分段存儲器/快速觸發模式。硬件加速引擎可確保消除對USB連接或PC處理器性能成為瓶頸的任何擔憂。
每秒100,000個波形

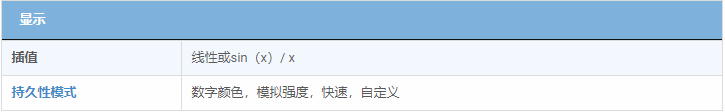

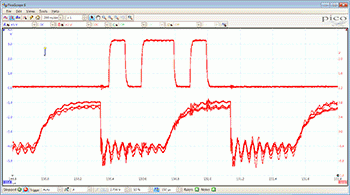

余輝模式在同一視圖上快速疊加多個波形，更頻繁或更新的波形以比較舊的波形更亮的顏色繪制。這模擬了傳統模擬示波器的熒光顯示器，可用于顯示和解釋復雜的模擬信號，如視頻波形和模擬調制信號。
硬件加速（HAL3）允許在快速余輝模式下高達每秒100,000次波形更新速率 - 允許您每秒收集數千個波形，以便快速發現毛刺并觀察抖動。
波形緩沖區和導航器
曾經在波形上發現了一個小故障，但是當你停止它的范圍時它已經消失了？使用PicoScope，您不再需要擔心丟失毛刺或其他瞬態事件。PicoScope可將最后一萬個示波器或頻譜波形存儲在其圓形波形緩沖器中。
緩沖導航器提供了一種有效的導航和搜索波形的方法，有效地讓您回頭時間。掩模限制測試等工具也可用于掃描緩沖區中的每個波形，以查找掩碼違規。

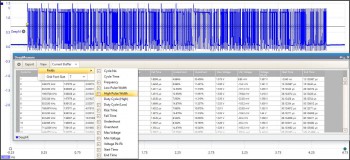

DeepMeasure TM
一個波形，數百萬次測量。 波形脈沖和周期的測量是驗證電氣和電子設備性能的關鍵。 DeepMeasure通過每次觸發采集，在多達一百萬個波形周期內自動測量重要波形參數。結果可以很容易地分類，分析并與波形顯示相關聯。
面罩極限測試
掩模限制測試允許您將實時信號與已知良好信號進行比較，并且專為生產和調試環境而設計。只需捕獲已知的良好信號，在其周圍繪制一個遮罩，然后連接待測系統。PicoScope將檢查掩碼違規并執行通過/失敗測試，??捕獲間歇性毛刺，并可在“測量”窗口中顯示故障計數和其他統計信息。
警報
可以對PicoScope進行編程，以便在發生特定事件時執行操作。
可觸發警報的事件包括掩碼限制失敗，觸發事件和緩沖區已滿。
PicoScope可以執行的操作包括保存文件，播放聲音，執行程序或觸發信號發生器/ AWG。
報警與掩模極限測試相結合，有助于創建功能強大且省時的波形監控工具。捕獲已知良好信號，在其周圍自動生成掩碼，然后使用警報自動保存任何不符合規格的波形（帶有時間/日期標記）。
高端功能為標準配置
購買PicoScope并不像從其他示波器公司購買，其中可選的附加功能大大增加了價格。憑借我們的示波器，價格中包括串行解碼，模板限制測試，高級數學通道，分段存儲器和信號發生器等高端功能。
為了保護您的投資，可以更新范圍內的PC軟件和固件。Pico Technology通過軟件下載免費提供新功能的歷史悠久。與年輕的其他公司不同，我們年復一年地兌現了對未來改進的承諾。我們產品的用戶通過成為終身客戶來獎勵我們，并經常向我們的同事推薦我們。
高清顯示
使用PicoScope和臺式示波器之間最大的區別之一是顯示器。在筆記本電腦或PC顯示器上觀看波形幾分鐘后，您將不想再回到臺式機的小型，混亂的低分辨率顯示器上。
PicoScope軟件幾乎將所有顯示區域都集中在波形上。這可確保一次看到最大數據量。
通過可用的大顯示區域，您還可以創建可自定義的分屏顯示，并同時查看同一信號的多個通道或不同視圖。如示例所示，該軟件甚至可以同時顯示多個示波器和頻譜分析儀跡線。此外，所示的每個波形都可以使用單獨的縮放，平移和濾波器設置，以獲得最大的靈
PicoScope軟件可通過鼠標，觸摸屏或鍵盤快捷鍵進行控制
數學通道和過濾器
在許多示波器上，波形數學只意味著簡單的計算，例如A + B.使用PicoScope，它意味著更多，更多。
使用PicoScope 6，您可以選擇簡單的函數，例如加法和反演，或打開公式編輯器來創建涉及濾波器（低通，高通，帶通和帶阻濾波器），三角函數，指數，對數，統計，積分和導數的復雜函數。
波形數學還允許您繪制實時信號以及歷史峰值，平均值或濾波波形。
PicoScope示波器軟件中的定制探頭
自定義探頭功能允許您校正連接到示波器的探頭，傳感器或傳感器中的增益，衰減，偏移和非線性。這可用于縮放電流探頭的輸出，以便正確顯示安培。更高級的用途是使用表查找功能來縮放非線性溫度傳感器的輸出。
包括標準Pico提供的示波器探頭和電流鉗的定義。可以保存用戶創建的探針以供以后使用。
高速數據采集和數字化
軟件開發工具包（SDK）允許您編寫自己的軟件，并包含Microsoft Windows，macOS和Linux的驅動程序（包括Raspberry Pi的測試版）。
示例代碼顯示了如何與第三方軟件包（如Microsoft Excel，NI LabVIEW和MathWorks MATLAB）進行交互。
這些驅動程序支持USB數據流，這種模式可通過USB直接捕獲無間隙連續數據到PC的RAM或硬盤，速率高達125 MS / s，捕獲大小僅受可用PC存儲的限制。流模式下的采樣率取決于PC規格和應用程序加載。
強大的工具提供了無限的選擇
您的PicoScope提供了許多強大的工具來幫助您獲取和分析波形。雖然這些工具可以單獨使用，但PicoScope的真正功能在于它們被設計為一起工作的方式。
例如，快速觸發模式允許您在幾毫秒內收集10 000個波形，并且它們之間的死區時間最短。手動搜索這些波形將非常耗時，因此只需選擇您滿意的波形并讓掩模工具為您掃描。完成后，測量結果將告訴您有多少失敗，緩沖導航器允許您隱藏好的波形并只顯示有問題的波形。該視頻向您展示了如何。

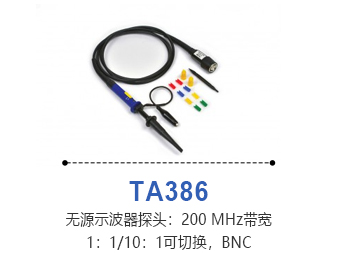

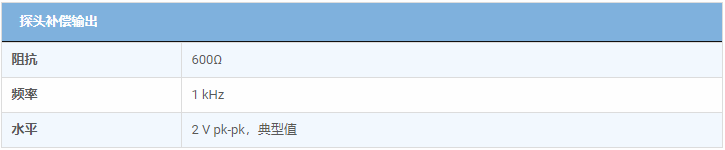

標準無源探頭
我們的無源示波器探頭適用于所有主要品牌的示波器以及PicoScope系列USB示波器。無源探頭不需要電源或電池，因此重量輕，便于攜帶。

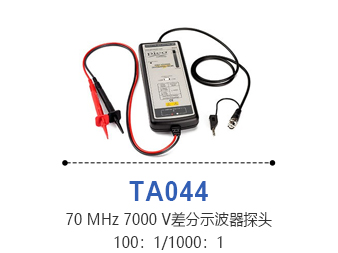

高壓有源差分探頭
該系列包括可擴展示波器輸入范圍的高壓探頭，以及可提高輸入阻抗的高頻探頭，可實現更精確的測量。
所有有源探頭都需要電源或電池。我們的電池供電探頭配有電池，可選的AC適配器可用于外部供電類型。閱讀我們的應用筆記：選擇合適的Pico Technology有源差分探頭。
對于差分測量，無論是測量毫伏還是高達1000V CAT III，我們的PicoScope 4444 差分輸入示波器也要考慮
高帶寬有源探頭
該系列包括可擴展示波器輸入范圍的高壓探頭，以及可提高輸入阻抗的高頻探頭，可實現更精確的測量。
所有有源探頭都需要電源或電池。我們的電池供電探頭配有電池，可選的AC適配器可用于外部供電類型。閱讀我們的應用筆記：選擇合適的Pico Technology有源差分探頭。
對于差分測量，無論是測量毫伏還是高達1000V CAT III，我們的PicoScope 4444 差分輸入示波器也要考慮
電流探頭（夾具）
鉗式電流探頭或“電流鉗”使您能夠在不斷開電路的情況下測量電流。電流鉗設計有鉗口，鉗口可以打開，放置在導體周圍并夾緊閉合以形成圍繞導體的磁環。
電流鉗提供安全，經濟，簡單和準確的電流測量方法。
我們的電流鉗系列可與PicoScope示波器和PicoLog數據記錄儀一起使用，以及所有主要品牌的示波器和萬用表。
