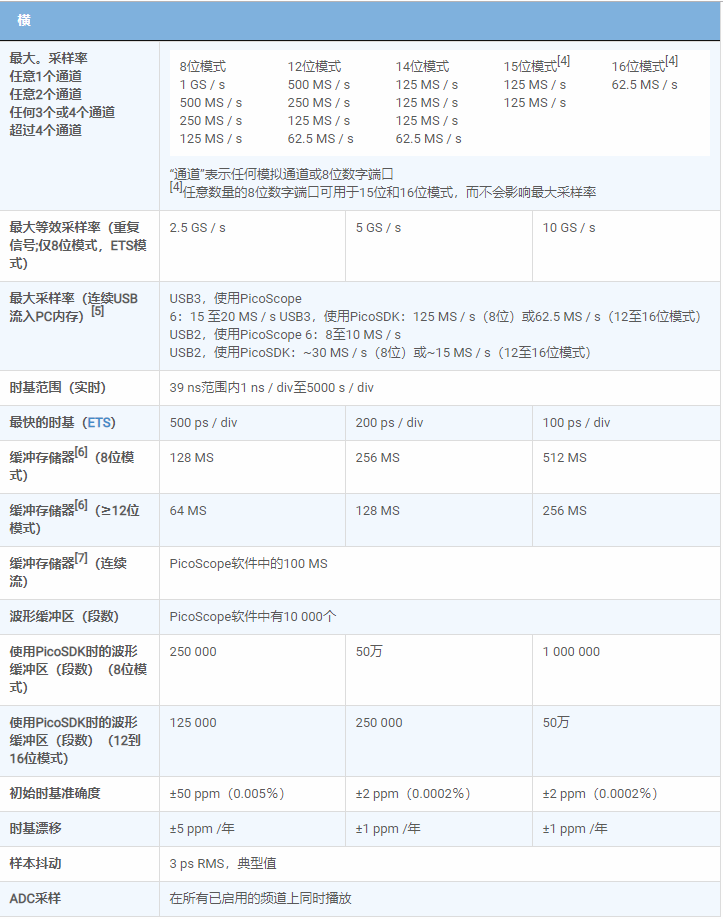

高帶寬，高采樣率

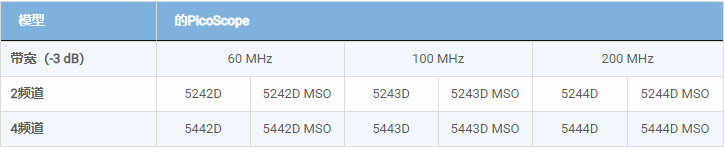

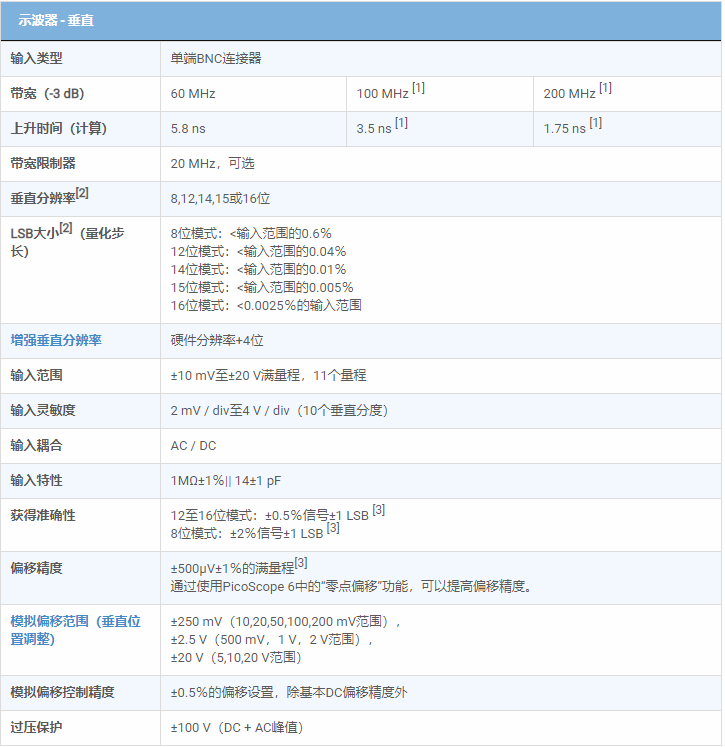

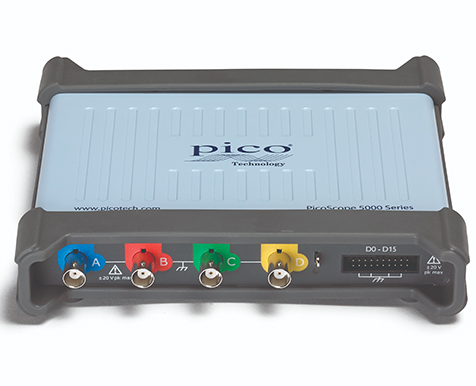

盡管尺寸緊湊且成本低，但性能并不妥協，帶寬高達200 MHz。該帶寬與1 GS / s的實時采樣率相匹配，可以詳細顯示高頻。PicoScope 5000系列示波器的實時采樣率是輸入帶寬的五倍，可以很好地捕獲高頻信號細節。對于重復信號，通過使用等效時間采樣（ETS）模式，可以將最大有效采樣率提升至10 GS / s。

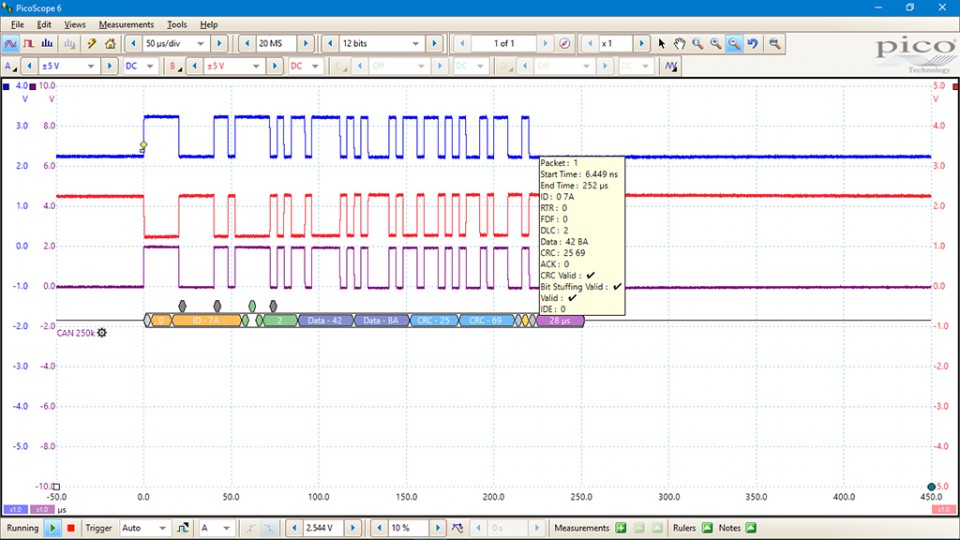

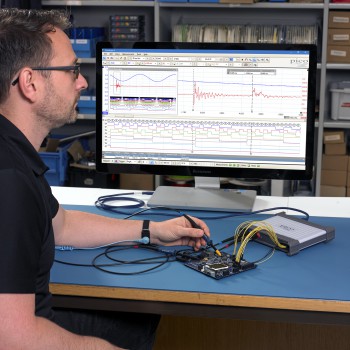

串行總線解碼和分析

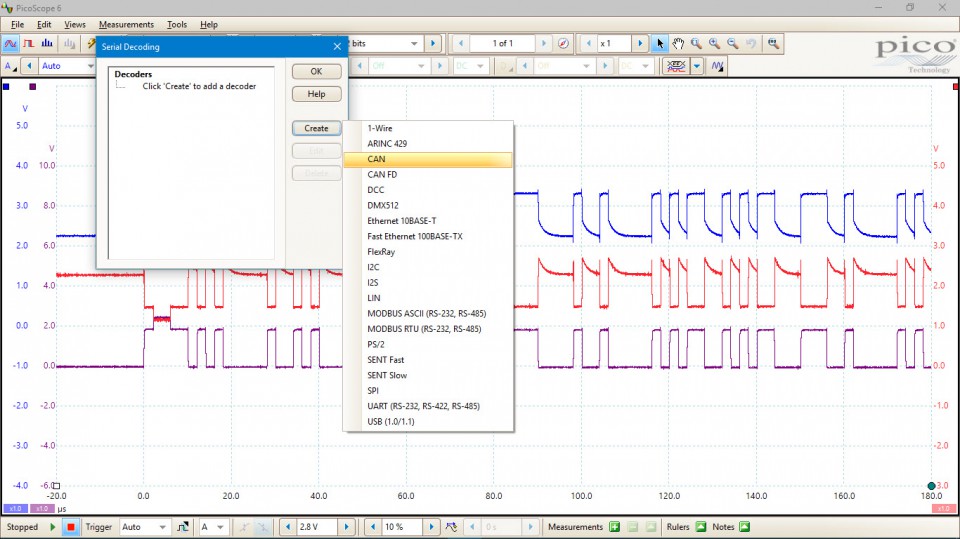

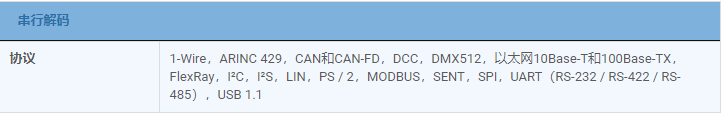

憑借其深存儲器，PicoScope 5000D系列可解碼1-Wire，ARINC 429，CAN和CAN-FD，DCC，DMX512，以太網10Base-T和100Base-TX，F(xiàn)lexRay，I2C，I2S，LIN，PS / 2，MODBUS ，SENT，SPI，UART（RS-232 / RS-422 / RS-485）和USB 1.1協議數據作為標準配置。

解碼可幫助您了解設計中發生的情況，以識別編程和時序錯誤，并檢查其他信號完整性問題。

時序分析工具有助于顯示每個設計元素的性能，識別需要改進的設計部分，以優化整體系統性能。

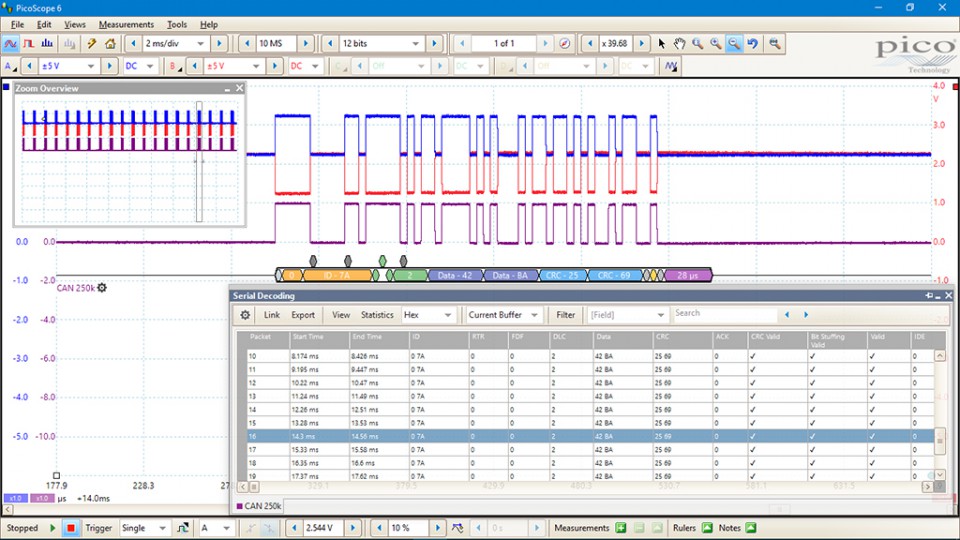

圖形格式以時序圖格式顯示解碼數據（十六進制，二進制，十進制或ASCII），在公共時間軸上的波形下方，錯誤幀標記為紅色。您可以放大這些幀以調查噪聲或失真，并為每個數據包字段分配不同的顏色，因此數據易于讀取。

表格格式顯示了已解碼幀的列表，包括數據和所有標志和標識符。您可以設置過濾條件以僅顯示您感興趣的幀或搜索具有指定屬性的幀。統計選項顯示有關物理層的更多詳細信息，例如幀時間和電壓電平。PicoScope還可以導入電子表格，將數據解碼為用戶定義的文本字符串。

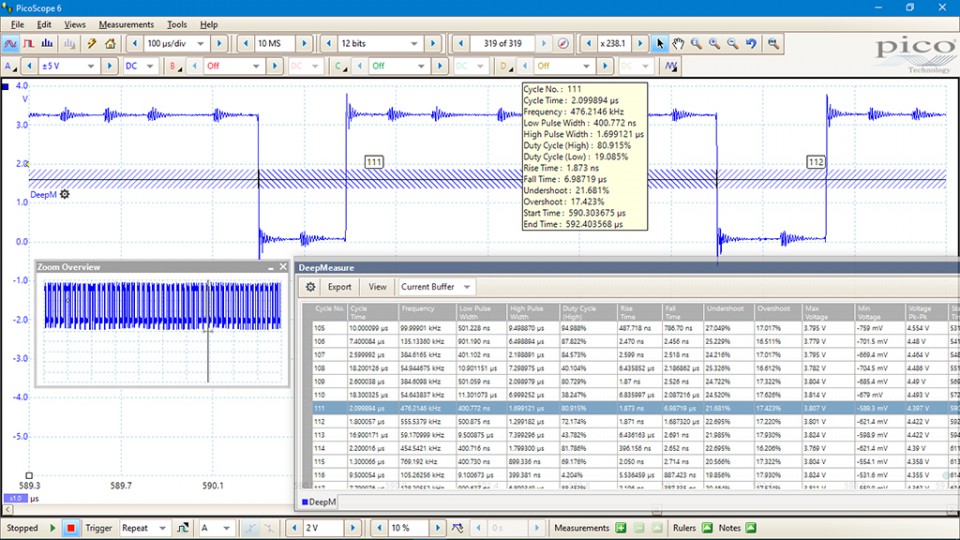

DeepMeasure

一個波形，數百萬次測量 波形脈沖和周期的測量是驗證電氣和電子設備性能的關鍵。 DeepMeasure通過每次觸發采集，在多達一百萬個波形周期內自動測量重要波形參數。結果可以很容易地分類，分析并與波形顯示相關聯。

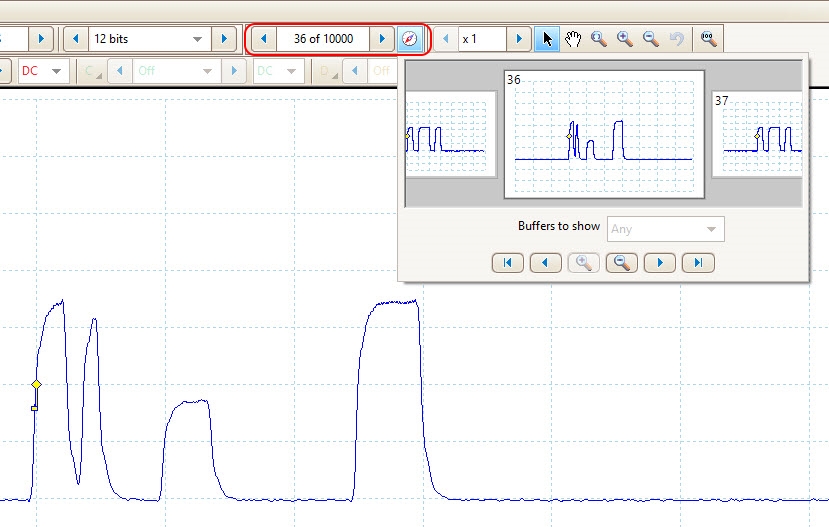

波形緩沖區和導航器

曾經在波形上發現了一個小故障，但是當你停止它的范圍時它已經消失了？使用PicoScope，您不再需要擔心丟失毛刺或其他瞬態事件。PicoScope可將最后一萬個示波器或頻譜波形存儲在其圓形波形緩沖器中。

緩沖導航器提供了一種有效的導航和搜索波形的方法，有效地讓您回頭時間。掩模限制測試等工具也可用于掃描緩沖區中的每個波形，以查找掩碼違規。

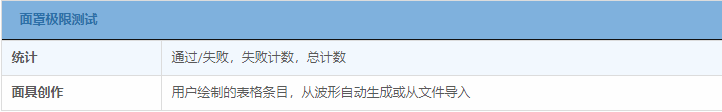

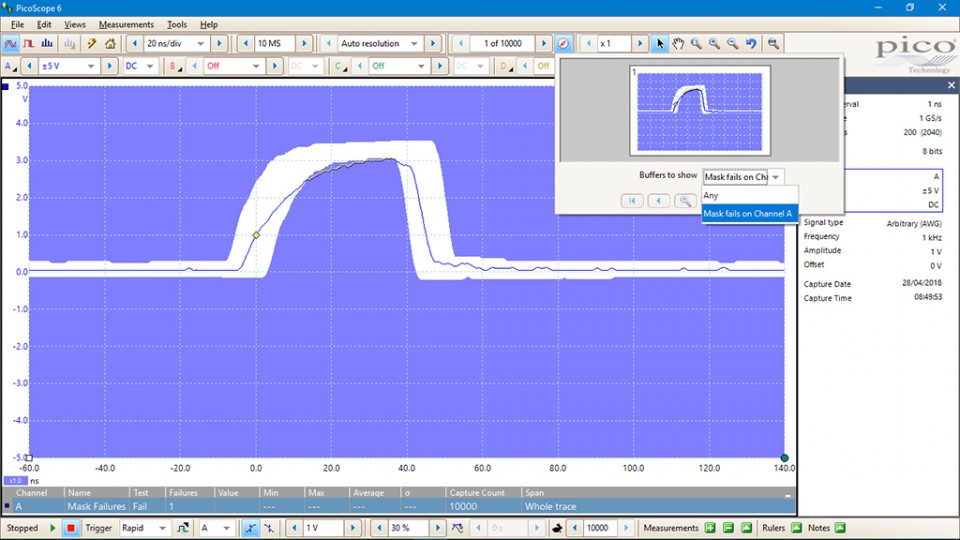

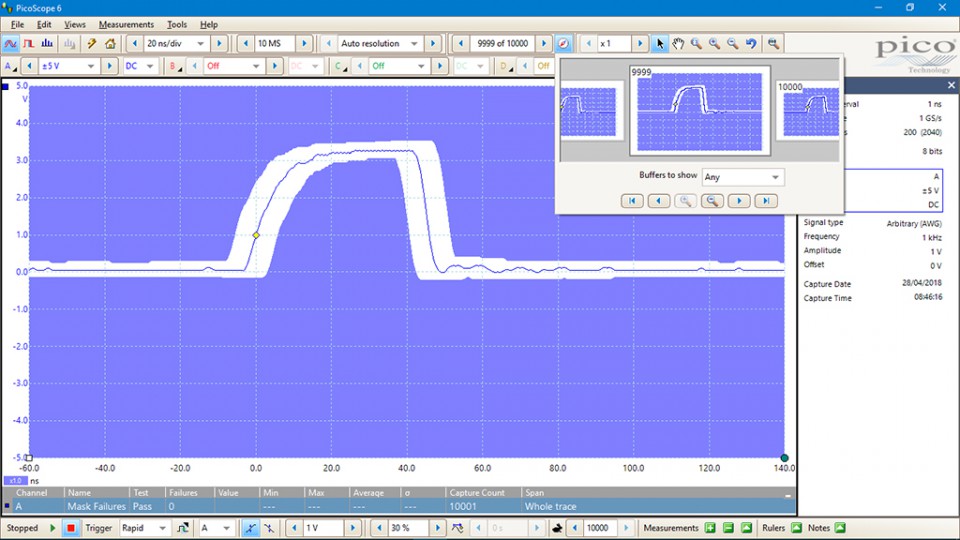

面罩極限測試

掩模限制測試允許您將實時信號與已知良好信號進行比較，并且專為生產和調試環境而設計。

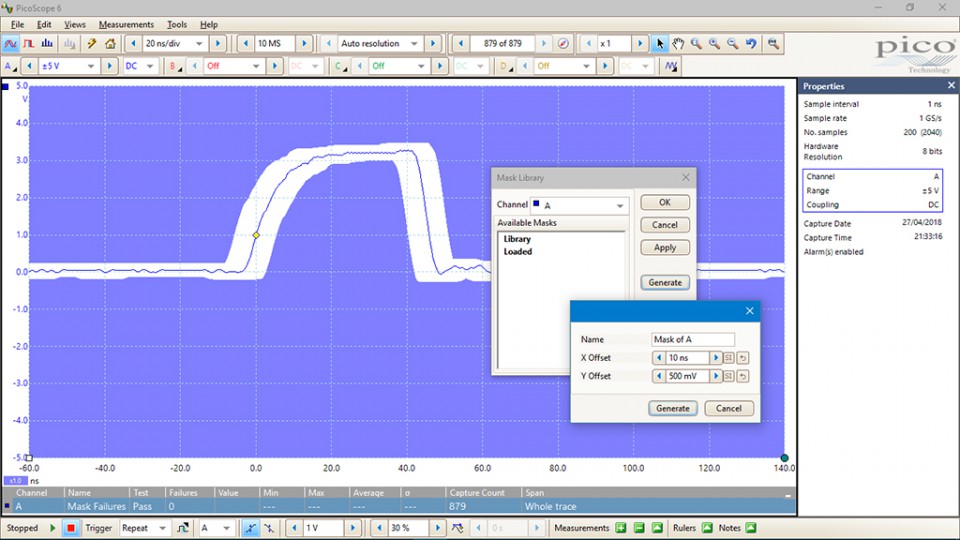

只需捕獲已知的良好信號，在其周圍繪制一個遮罩，然后連接待測系統。PicoScope將檢查掩碼違規并執行通過/失敗測試，??捕獲間歇性毛刺，并可在“測量”窗口中顯示故障計數和其他統計信息。

掩模限制測試允許您將實時信號與已知良好信號進行比較，并且專為生產和調試環境而設計。只需捕獲已知的良好信號，在其周圍繪制一個遮罩，然后連接待測系統。PicoScope將檢查掩碼違規并執行通過/失敗測試，??捕獲間歇性毛刺，并可在“測量”窗口中顯示故障計數和其他統計信息。

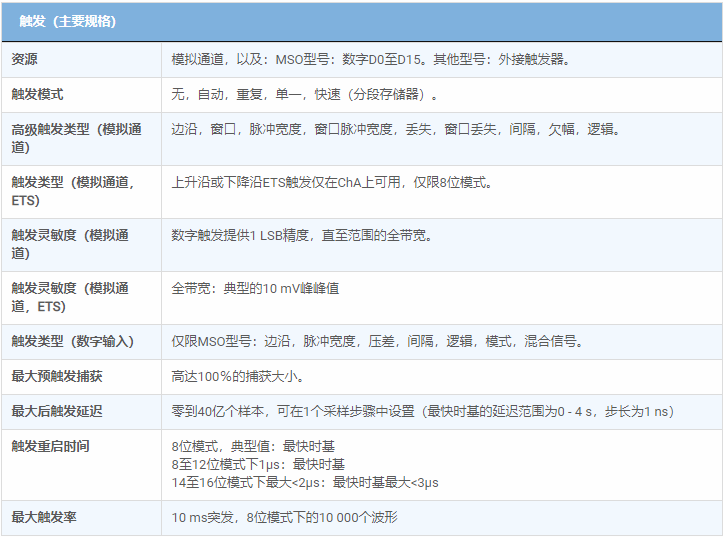

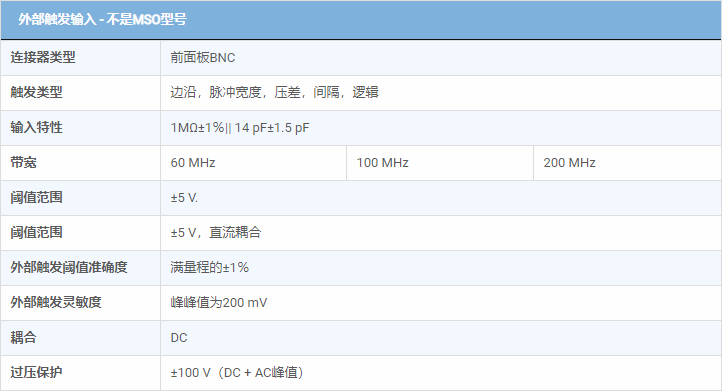

高級數字觸發

大多數數字示波器仍然使用基于比較器的模擬觸發架構。這會導致無法始終校準的時間和幅度誤差，并且通常會限制高帶寬下的觸發靈敏度。

1991年，Pico使用實際的數字化數據來使用全數字觸發。這種技術可以減少觸發誤差，并允許我們的示波器觸發最小的信號，即使在全帶寬下也是如此。可以高精度和高分辨率設置觸發電平和遲滯。

數字觸發提供的低于1μs的重新延遲以及分段存儲器允許在10 ms突發中捕獲多達10 000個波形。

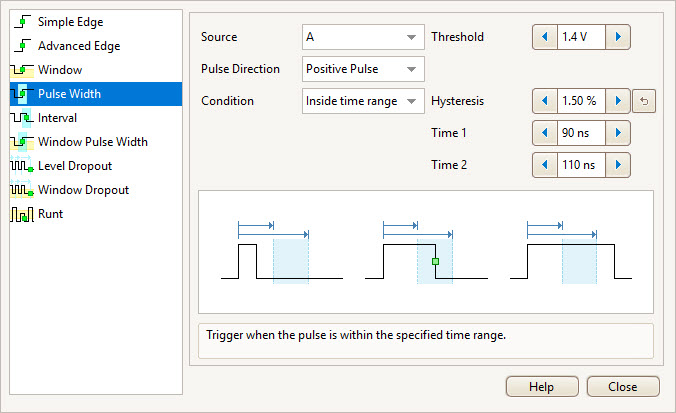

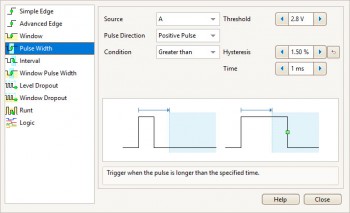

PicoScope 5000系列提供高級觸發器，包括脈沖寬度，欠幅脈沖，窗口，邏輯和壓差。

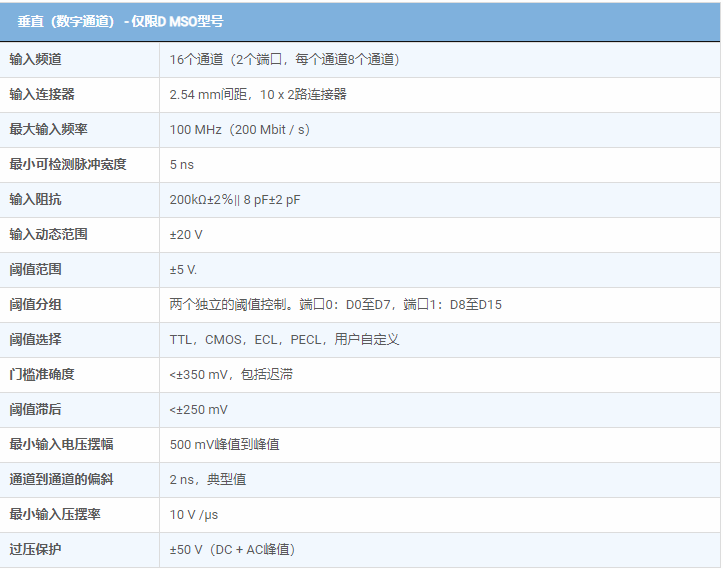

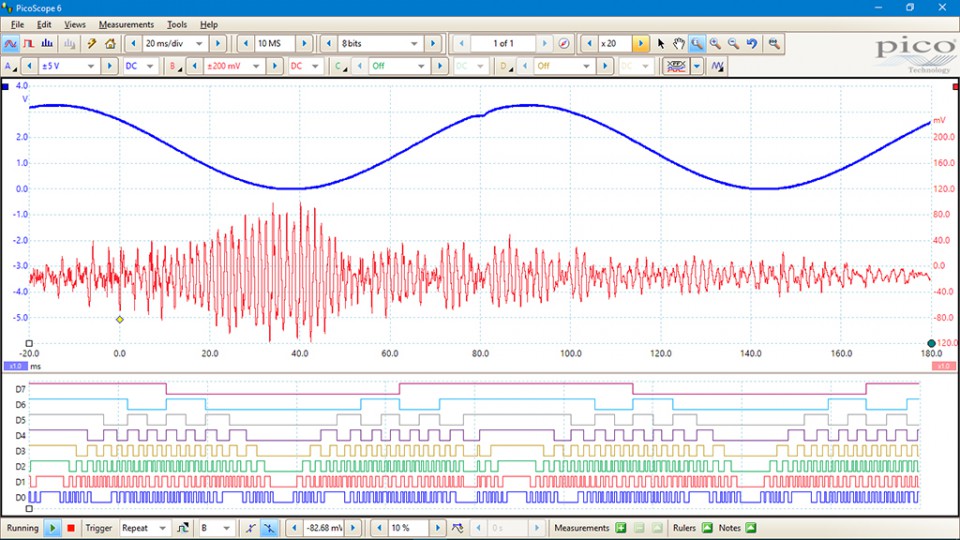

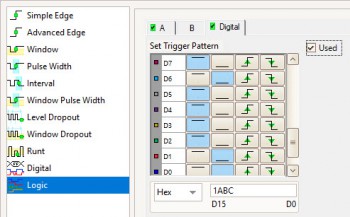

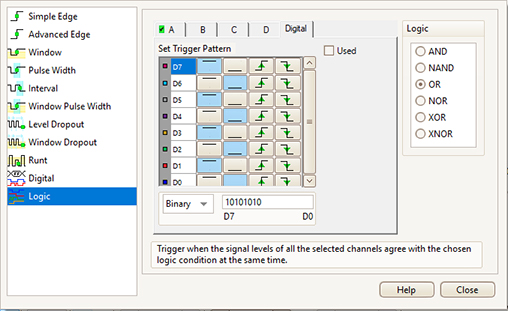

在PicoScope 5000D MSO模型上，數字通道可用于與布爾運算符形成邏輯觸發器。

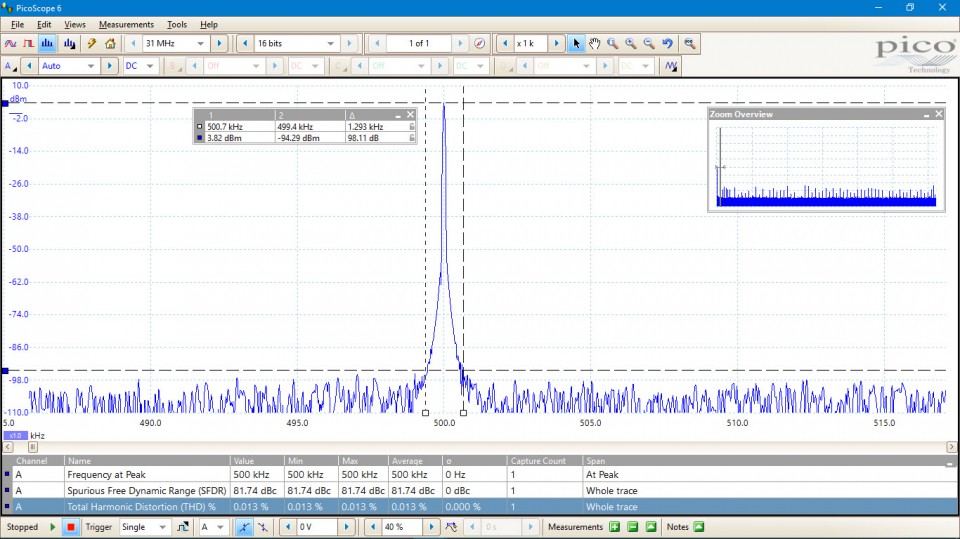

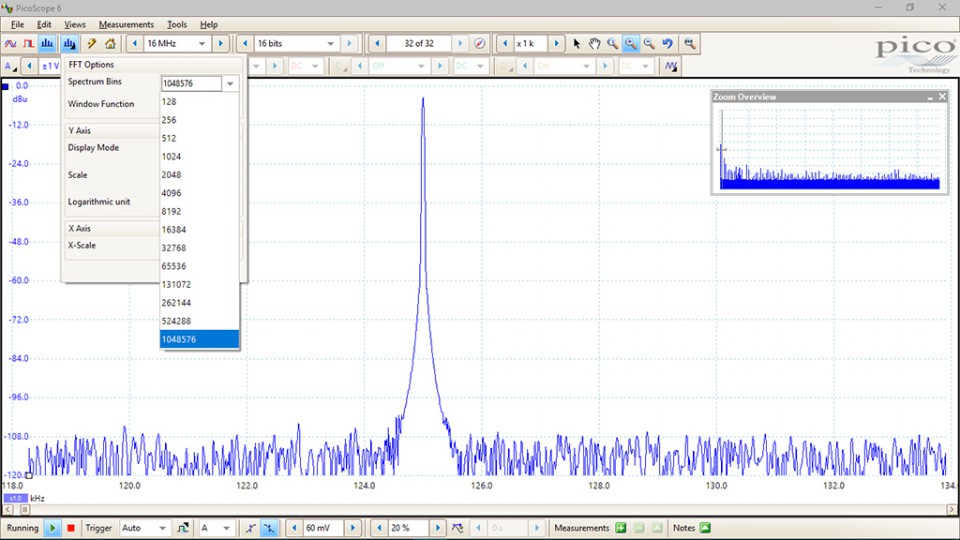

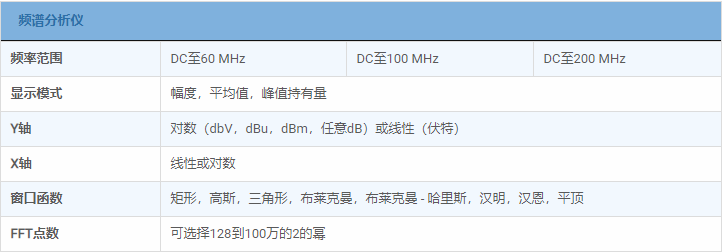

FFT頻譜分析儀

頻譜視圖根據頻率繪制幅度，非常適合查找信號中的噪聲，串?dāng)_或失真。PicoScope中的頻譜分析儀采用快速傅立葉變換（FFT）類型，與傳統的掃描頻譜分析儀不同，它可以顯示單個非重復波形的頻譜。

全范圍的設置使您可以控制頻譜帶（FFT頻段），窗口類型，縮放（包括對數/對數）和顯示模式（瞬時，平均或峰值保持）的數量。

您可以顯示多個頻譜視圖以及相同數據的示波器視圖。可以在顯示器上添加一套全面的自動頻域測量，包括THD，THD + N，SNR，SINAD和IMD。掩模極限測試可應用于光譜，您甚至可以一起使用AWG和光譜模式執行掃描標量網絡分析。

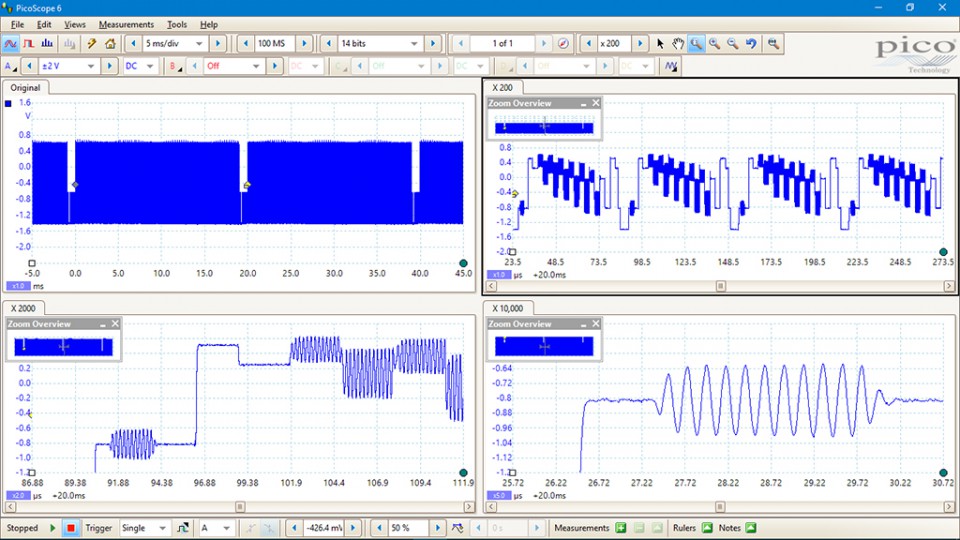

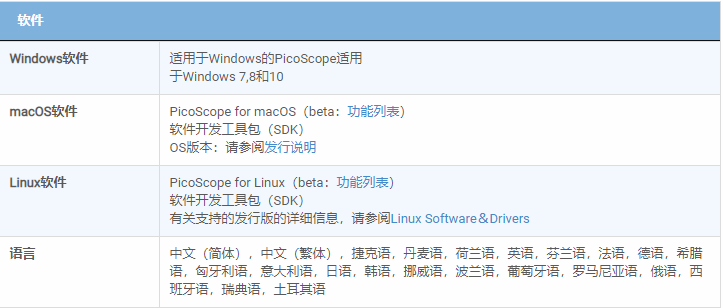

高清顯示

PicoScope軟件將幾乎所有顯示區域?qū)Ｓ糜诓ㄐ危员隳梢砸淮尾榭醋畲髷?shù)據量。與傳統的臺式示波器相比，可視區域更大，分辨率更高。

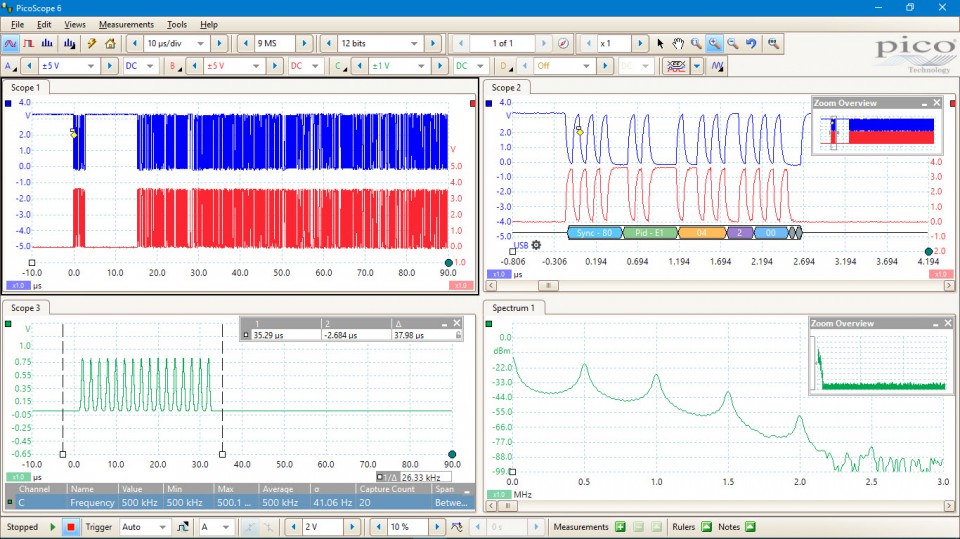

通過如此大的顯示區域，您還可以創建可自定義的分屏顯示，并同時查看同一信號的多個通道或不同視圖。如示例所示，該軟件甚至可以同時顯示多個示波器和頻譜分析儀跡線。每個波形均可使用單獨的縮放，平移和濾波器設置，以實現最大的靈活性

PicoScope軟件可通過鼠標，觸摸屏或鍵盤快捷鍵進行控制。

數字持久模式

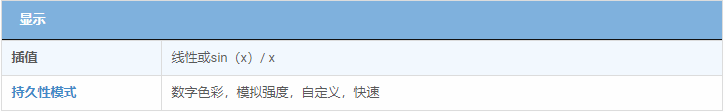

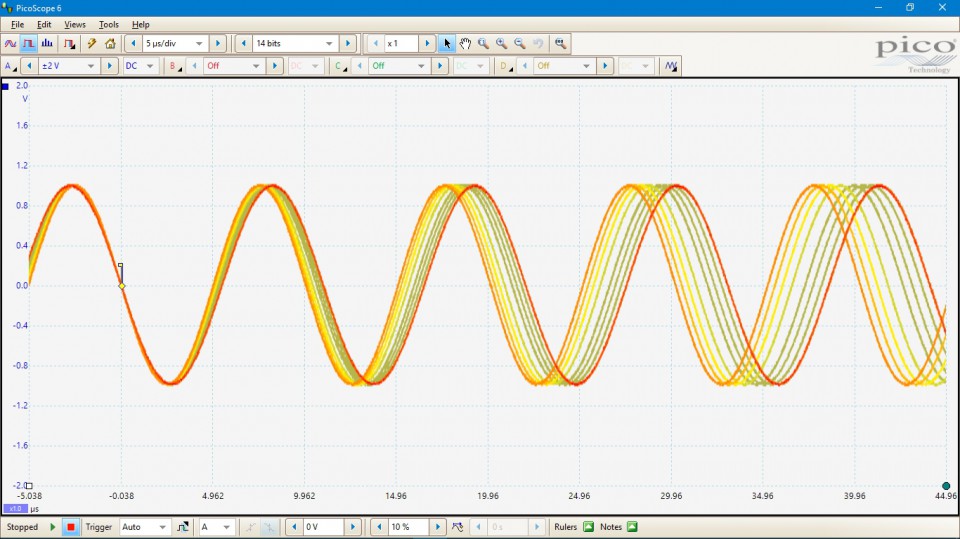

余輝模式在同一視圖上疊加多個波形，更頻繁的數據或更新的波形強調更深的飽和度或更熱的顏色。使用此模式查看復雜或變化的波形，即使后續波形繪制在頂部，您也可以看到毛刺。

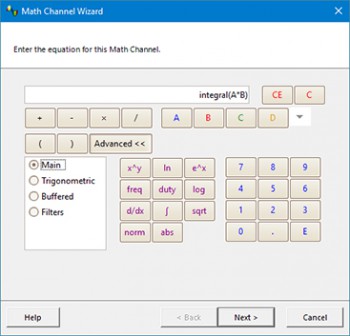

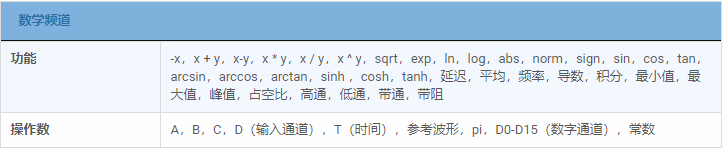

數學通道和過濾器

在許多示波器上，波形數學只是意味著簡單的計算，如A + B. 使用PicoScope，它意味著更多。

使用PicoScope 6，您可以選擇簡單的函數，例如加法和反演，或打開公式編輯器來創建涉及濾波器（低通，高通，帶通和帶阻濾波器），三角函數，指數，對數，統計，積分和導數的復雜函數。

波形數學還允許您繪制實時信號以及歷史峰值，平均值或濾波波形。

您還可以使用數學通道顯示復雜信號中的新細節。例如，您可以繪制信號隨時間變化的占空比或頻率。

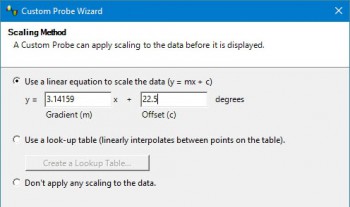

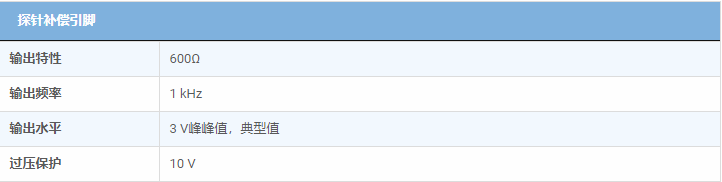

定制探針

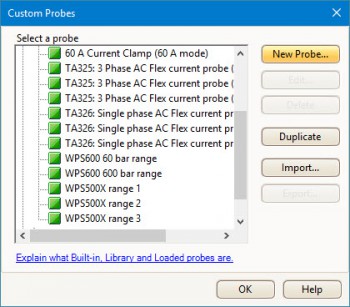

軟件中包含標準Pico提供的示波器探頭和電流鉗的定義。

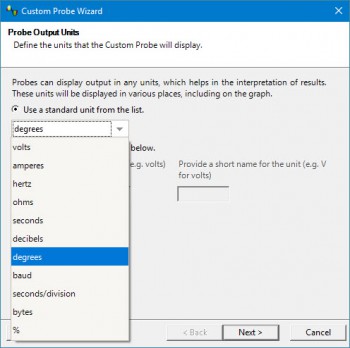

自定義探頭功能允許您校正連接到示波器的探頭，傳感器或傳感器中的增益，衰減，偏移和非線性。例如，它可以縮放當前探頭的輸出，以便正確顯示安培。它還可以使用表查找功能轉換非線性溫度傳感器的輸出。

您可以保存用戶創建的探針以供以后使用。

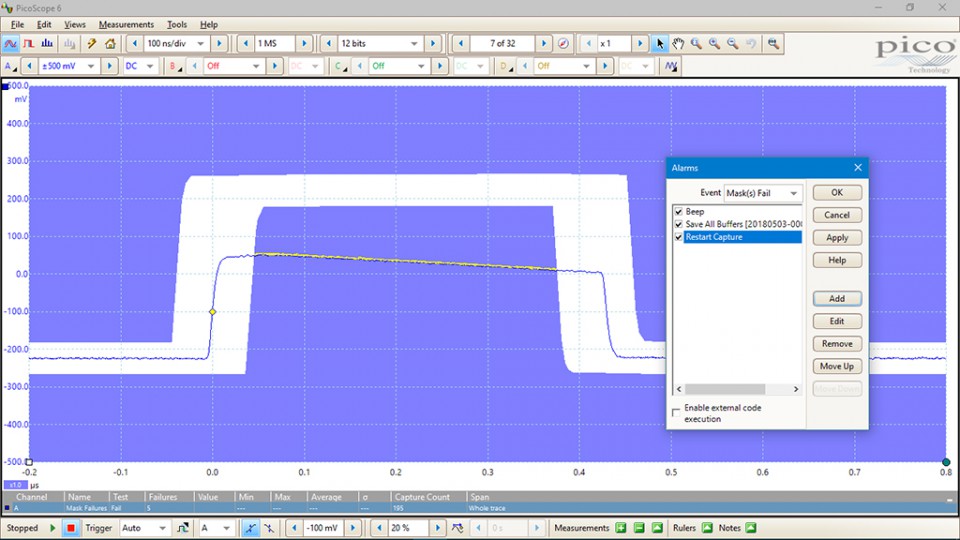

警報

您可以對PicoScope進行編程，以便在檢測到掩碼限制失敗，觸發器和緩沖區已滿等事件時執行操作。。

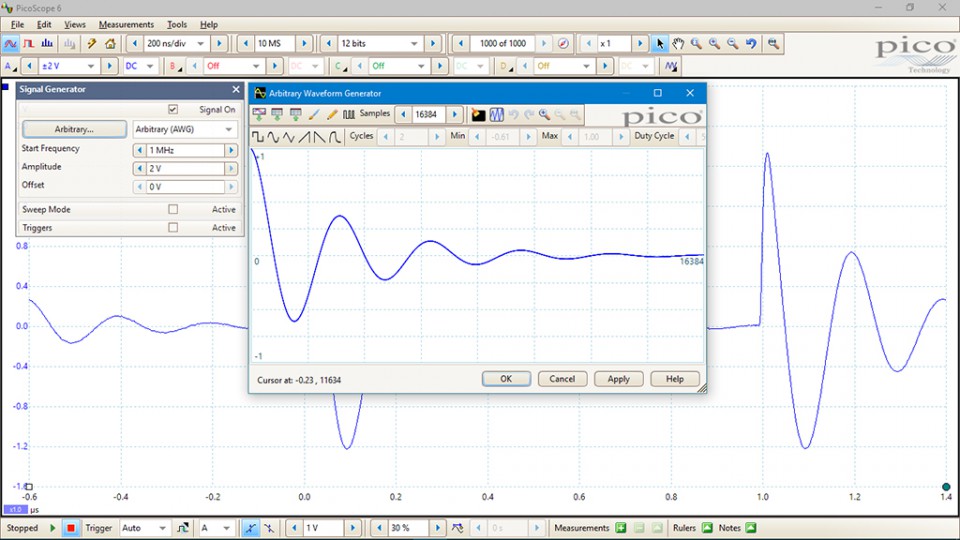

PicoScope的操作包括保存文件，播放聲音，執行程序或觸發任意波形發生器。

報警與掩模極限測試相結合，有助于創建功能強大且省時的波形監控工具。捕獲已知良好信號，在其周圍生成掩碼，然后使用警報自動保存不符合您規格的任何波形（包括時間戳）。

強大的工具提供了無限的選擇

您的PicoScope提供了許多強大的工具來幫助您獲取和分析波形。雖然這些工具可以單獨使用，但PicoScope的真正功能在于它們被設計為一起工作的方式。

例如，快速觸發模式允許您在幾毫秒內收集10,000個波形，并且它們之間的死區時間最短。手動搜索這些波形將非常耗時，因此只需選擇您滿意的波形并讓掩模工具為您掃描。完成后，測量結果將告訴您有多少失敗，緩沖導航器允許您隱藏好的波形并只顯示有問題的波形。該視頻向您展示了如何。

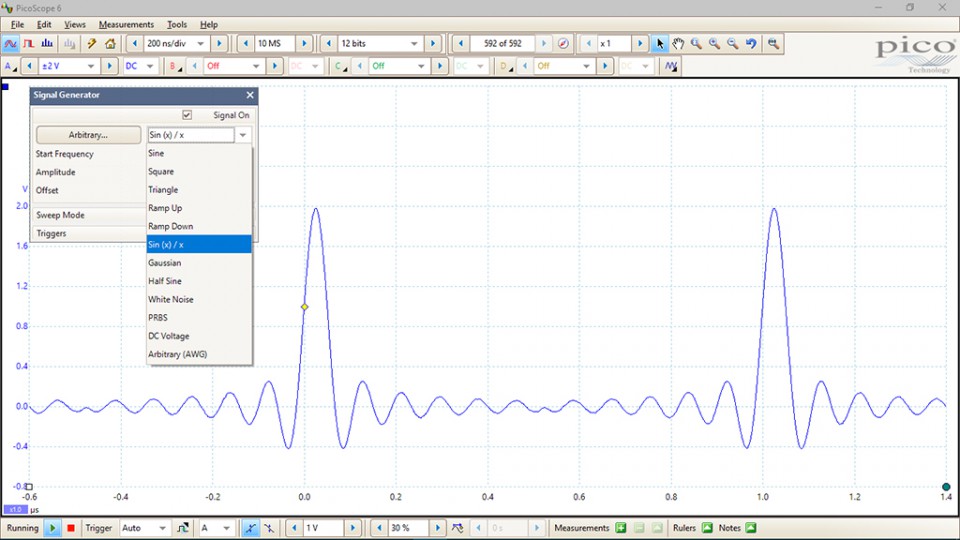

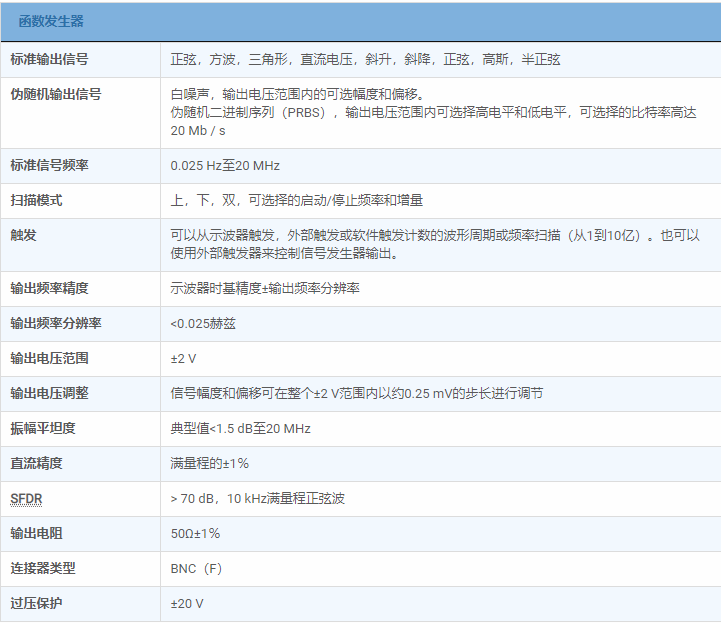

也許您想將更改的工作周期繪制為圖形？如何在滿足觸發條件時從AWG輸出波形并自動將波形保存到磁盤？憑借PicoScope的強大功能，可能性幾乎無窮無盡。

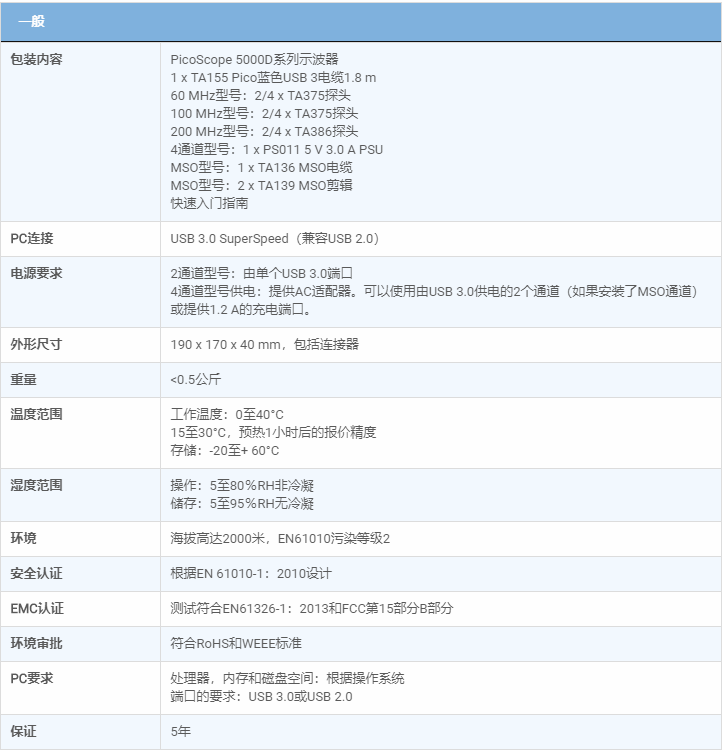

• 標準無源探頭
• 高壓有源差分探頭
• 高帶寬有源探頭

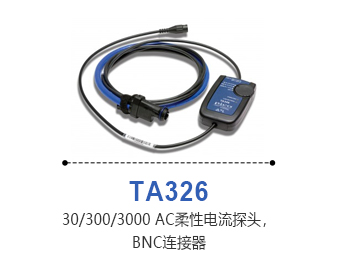

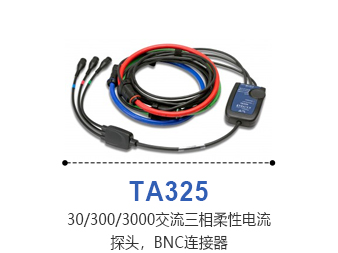

• 電流探頭（夾具）

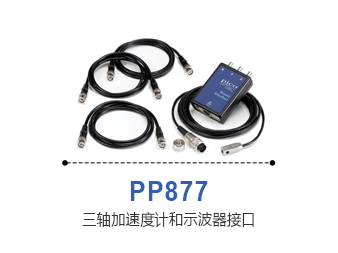

• 加速度計
