本實驗描述了使用PC示波器測量聲速。本實驗中使用的ADC-212現已停產，但可以使用任何至少有2個通道的PicoScope示波器進行實驗。
所需設備
兩個麥克風 - 這里使用的是水晶麥克風，因?yàn)樗鼈儍r(jià)格便宜并且輸出量很大
1米木制規則
數字存儲示波器 - 使用ADC-212
一個氣球 - 突然響起一個巨大的聲源
實驗設置
如下所示設置實驗，兩個晶體麥克風相距1米。
示波器時基設置為500μs/ div，觸發位置設置為10％預觸發。這允許我們?cè)谑录l(fā)生之前收集500μs的數據和4.5ms的數據。

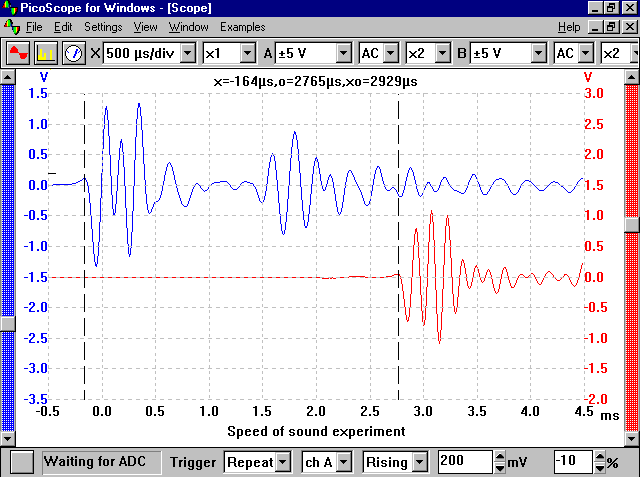

結果 氣球從距離最前面的Mic大約2米處爆裂。下圖清楚地顯示了結果。 左手“Blue”曲線來自最前面的Mic（Mic1），而右手“Red”曲線來自最遠的Mic（Mic2）。 Mic1在-164μs和500μs之間的波形在Mic2的跡線中清晰可見，延遲了2929μs。 在Mic1的波形中存在第二個變化，大約1.5ms，由一個墻壁或天花板的回波引起。
從該圖中我們可以測量?jī)蓚€(gè)波形之間的時間 - 2929μs。這超過1米，相當于341.4米/秒。 在通過空氣計算聲速時，我們需要考慮可能影響速度的因素。 主要因素是： 溫度。 水蒸氣含量（相對濕度）。 測試期間的溫度和相對濕度分別為約20℃和50％。 我們可以使用下表找到預期的速度：344 m / s或2.907 ms / m。 匹配與上面顯示的觀察結果非常吻合。
