介紹 自動化降雨測量 通過在適當?shù)墓拮又校ǔＳ媒逃龜?shù)據記錄器漏斗捕獲水給定時間來測量降雨量。繁瑣的部分是每天出去測量水量。其任務是設計一種連續監測雨水水平的方法，而無需外出。
所需設備 ?DrDAQ數據記錄器 連接到PC ?50k線性電位器 ?一個大小適中的燒杯或量筒 ?支架，老板和夾子 ?制作杠桿臂和浮子的材料
調查 在工業中，存在大量需要液體的高度或深度的情況。最常見的日常用途是在汽車的汽油箱中，甚至在抽水馬桶或水箱中的水箱中。 監測容器中液體水平的一種方法是使用浮子，浮子隨液體的高度上升和下降。然后浮子的運動需要轉換成電信號。一種方法是使浮子的運動轉動旋轉電位計的主軸。

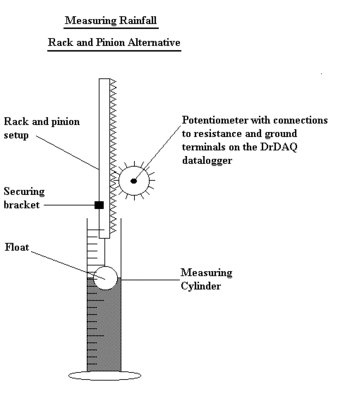

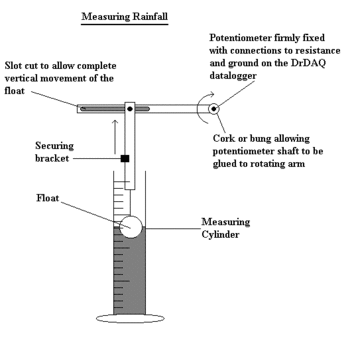

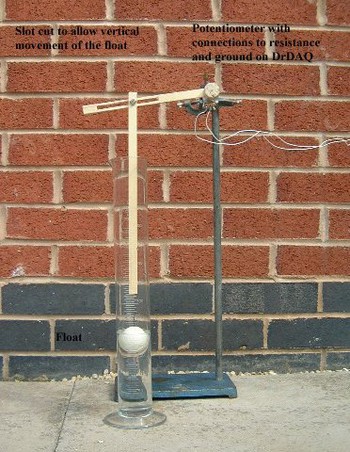

`一些建議 以下是兩種方法，通過這兩種方法，旋轉電位計的主軸可用于檢測浮子的運動。這兩者都不是最終的解決方案。我確信每一項都可以改進，但它們都有效。

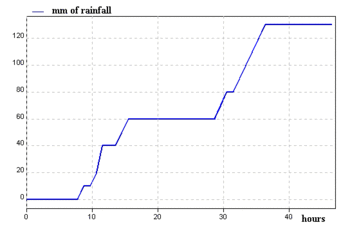

在確定了如何讓浮子旋轉電位器主軸后，您只需將電位器連接到DrDAQ數據記錄器上的電阻和接地端子。打開電腦并運行Picolog軟件，將其設置為監控電阻超過48每15分鐘抽樣一次。但請注意，您必須進行一些校準，以便DrDAQ監測的電阻變化可以轉換為浮子的毫米運動。例如，電阻增加1k就相當于浮子上升10mm。然后通過選擇Picolog軟件中的參數設置，我們可以將我們的阻力乘以10，以得出我們的降雨深度。這個新的數據“降雨量mm”現在可以以正確標記軸的圖形的形式顯示。
你或許可以想到其他的工作方式。隨著水平的升高，電線浸入水中的電導率可能發生變化，電線的浸入越多。或者您可以設計自己的替代方法。無論您做什么，都要確保校準信號。
