該實驗通過使用PC示波器（PicoScope 2205）觀察感應電動勢（EMF）來研究磁感應。

法拉第磁感應定律: ?當導體周圍的磁場改變時，在導體中感應出電動勢。 ?電動勢的大小與場的變化率成比例。 ?感應電動勢的感覺取決于場變化率的方向。

所需設備 ?管 - 線圈裝置垂直安裝，如圖1所示。 ?PicoScope 2205 PC示波器，帶有PicoScope軟件。

進行實驗

將磁鐵放入線圈，確保在撞到地板之前抓住它！使用PC示波器測量感應電動勢。使用PicoScope標尺或自動測量記錄振幅并保存每個波形。 ?調查法拉第的第一定律，將磁鐵放入管中，北極朝下*。 ?磁鐵上沒有標記北極和南極。 ?通過改變線圈的位置來調查法拉第的第二定律，從而改變磁鐵將通過線圈的速度。想想這將如何影響誘導的EMF。保持北極朝下，放下磁鐵，看看你是否正確。 ?通過在南極朝下的情況下放下磁鐵來調查法拉第的第三定律。想想誘導的EMF將如何變化 - 嘗試一下，看看你是否正確。

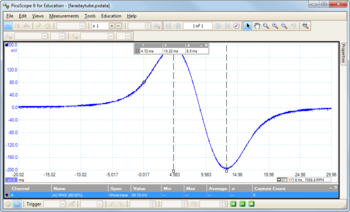

分析結果 下面使用PicoScope 6顯示典型的跡線，如圖2所示。

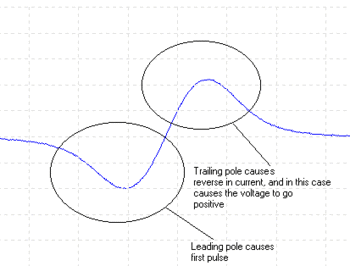

問題的答案 Q1。當磁鐵通過線圈時，為什么會產生負電壓和正電壓？ A1。法拉第的第三定律告訴我們，磁鐵的相反極點將在相反的方向上引發EMF。當?shù)谝粋€極通過線圈時，會引發一個電壓。當?shù)诙O通過線圈時，在相反方向上感應出電壓。
