介紹 以下是實驗期間捕獲的一些截圖。Y軸顯示沿著熱交換器的四個不同測量點處的溫度（℃）。

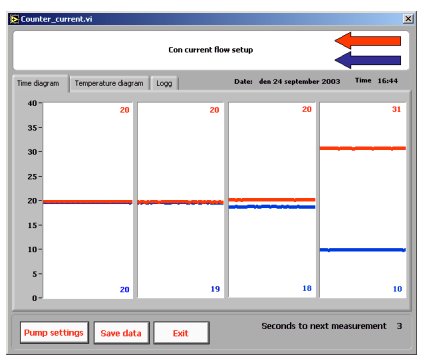

圖4：Con-current結果
上面的圖4是使用并流設置產生的，其中溫水和冷水都從右側進入熱交換器。從實驗中可以明顯看出，發生的最大交換是50％ - 一旦兩個溫度相等，就不可能進行進一步的凈交換。 下面的圖5顯示了通過交換器的低流速的逆流實驗的結果。當冷水從左側進入時，溫水從右側進入交換器。如圖所示，這是一種非常有效的交換方式。溫水進入29°C并在10°C離開，而冷水進入8°C并在28°C離開。

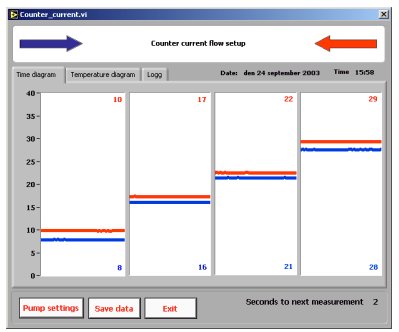

圖5：逆流結果（低泵速）
在最終結果中（圖6），使用了逆流設置，但這次通過交換器的流速更高。在這種情況下，顯然在這種高流速下，交換不如低流量那樣有效，表明交換是流動相關的。

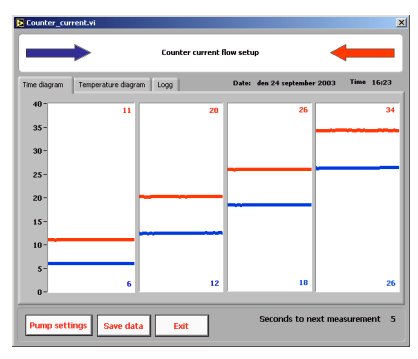

圖6：逆流結果（高泵速）
