介紹 該教育應用說明顯示了如何使用PC示波器顯示簡單的AC發電機的輸出。它假定了電磁感應的基本知識。
所需設備 ?簡單的AC發電機 ?Pico PC示波器（我們使用雙通道PicoScope 2205） ?連接電纜，Pico部件號MI029 ?提供從2205到PC或筆記本電腦的USB電纜 任何發電機都適合這些實驗。
實驗設置 設置實驗如下圖所示

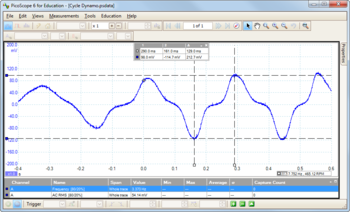

分析結果 為了測試設置，手柄轉了幾圈。PicoScope示波器軟件設置為單次觸發以捕獲結果。預觸發（40％）用于顯示觸發事件之前和之后的信號。PicoScope屏幕截圖顯示結果：
示例問題 1.發電機產生的最大頻率是多少？ 2.它產生的最大電壓是多少？ 3.發電機轉動時的轉速發生了什么變化？ 4.電壓如何與發電機的轉速相關？使用您的電磁感應知識來解釋這一點。
