介紹 可以反射所有波浪。這意味著反射回自身的波將“干擾”自身。這種干擾將具有建設性和破壞性，這將產生小活動或無活動（節點）和大活動點（波腹）的點。 該實驗將使用DrDAQ上的麥克風來測量由傳輸聲波和反射聲波疊加產生的聲音強度，從而清晰地顯示駐波。 該實驗還可以很好地洞察潛在的分隔線。

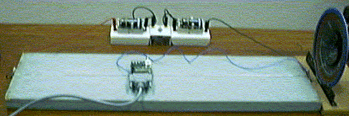

所需設備 安裝了 PicoLog數據記錄軟件的 PC 一個 DrDAQ數據記錄儀 頻率約為1 kHz的聲源 1米板，沿其長度安裝厚（18 swg）無護套線 供應薄（24 swg）連接線 一塊大木板反射聲波 2 x 1.5伏電池和一個開關

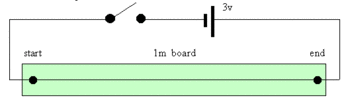

實驗設置 連接2個電池并切換到安裝在電路板上的導線的相對兩端，以創建所示的電路

將Dr.DAQ連接到PC并加載PicoLog軟件。將一條薄的連接線（未套上的）安裝到DrDAQ的底部（如圖所示），并將另一端連接到設備的“地面”

重要的是，它從并行端口延伸到另一端，這樣當您將DrDAQ向下移動時，您的手不會擋住麥克風。將超過1米的“懸空”引線連接到DrDAQ的電壓輸入端，另一端連接到電路板上粗線的起點。 將DrDAQ放在電路板上，使電路板上的電線和DrDAQ底部的電線垂直并接觸。這創造了一個潛在的分隔線; DrDAQ讀取的電壓將與設備從開始的距離成比例。這提供了一種測量麥克風與聲源距離的方法。此時，您應將DrDAQ放在兩端，并注意與源相對應的0 m和1 m的電壓。（注意，由于電阻較小，該電路會在電池上產生大電流消耗，因此只能在測量電壓時關閉開關）。 將聲源放在軌道的起始處，并將反射器放在軌道的末端。 設置PicoLog軟件以記錄電壓和聲音強度，并確保“每個樣本的讀數”設置為單個。以100 ms的間隔記錄200個樣本，這將使您在20秒內遍歷軌道的整個長度。

將DrDAQ放在軌道的起點并關閉開關。啟動PicoLog記錄并慢慢穩定地沿著軌道移動DrDAQ（使用并行電纜，這樣您的手就不會受到麥克風的影響）。你應該瞄準15-20秒移動滿米。如果在20秒之前完成音軌，則應將Dr.DAQ保持在電線末端，但仍然連接到電路板線，直到PicoLog完成記錄。如果你改變你沿軌道移動的速度是不重要的，因為你所測量的只是位置，盡管緩慢的穩定速度會產生更清晰的結果。

問題和結果討論 1.如果聲源的頻率增加/減少，圖表將如何變化？ 2.你能確定光源的波長嗎？ 3.為什么波腹的強度會降低？ 4.最接近反射器的節點更“安靜” - 為什么？ 5.如果沒有反射器，圖表會是什么樣子？試試吧！

查看結果
