測試安裝
今年夏天，Pico的業務發展經理Trevor Smith無私地自愿將一些示波器和數據記錄器帶到法國南部。當他住在一棟三相主電源的建筑物中時，它似乎是測試Pico設備并捕獲一些波形的絕佳機會。 在主電源關閉的情況下，Trevor 使用三個PicoConnect 442 1000 V CAT III探頭將PicoScope 4444高分辨率差分示波器連接到用戶單元。這些探頭適用于公司保險絲受保護側的固定電源裝置。 Trevor還安裝了PicoScope 4824 8通道高分辨率示波器，配備TA325三相Rogowski線圈電流探頭。TA325的三個線圈纏繞在三個供電階段。這些探頭非常靈活，因此易于安裝在任何形狀的導體周圍而無需斷開電源。 最后，Trevor添加了一個帶有三個交流電流鉗的PicoLog CM3電流監測數據記錄器。CM3與PicoLog軟件一起運行，用于長期數據記錄。

結果

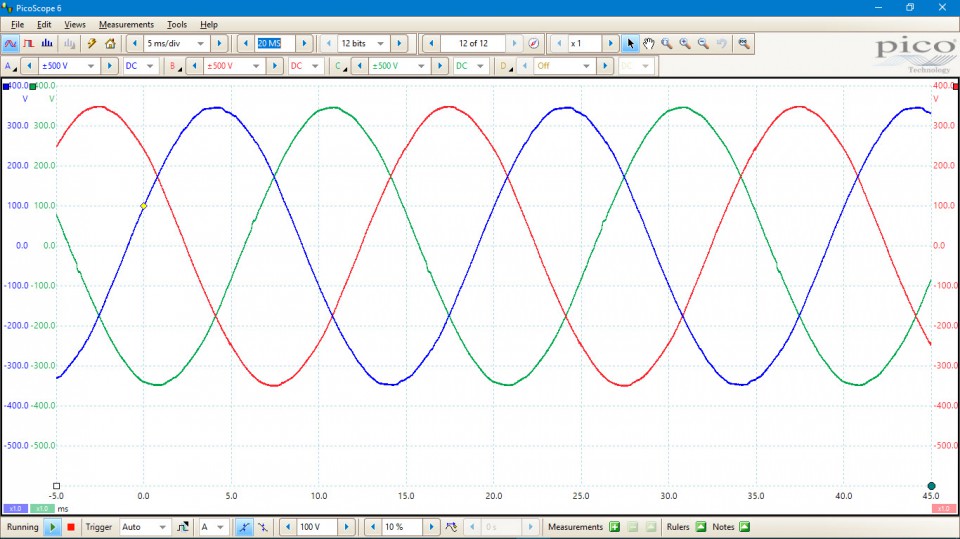

電壓波形顯示非常小的失真，表明電源具有低阻抗且沒有過載。

電流波形顯然是不平衡的。藍相幾乎是正弦曲線，表明電阻負載很大。紅色和綠色相位的幅度較小且非正弦，表明負載是開關模式電源。

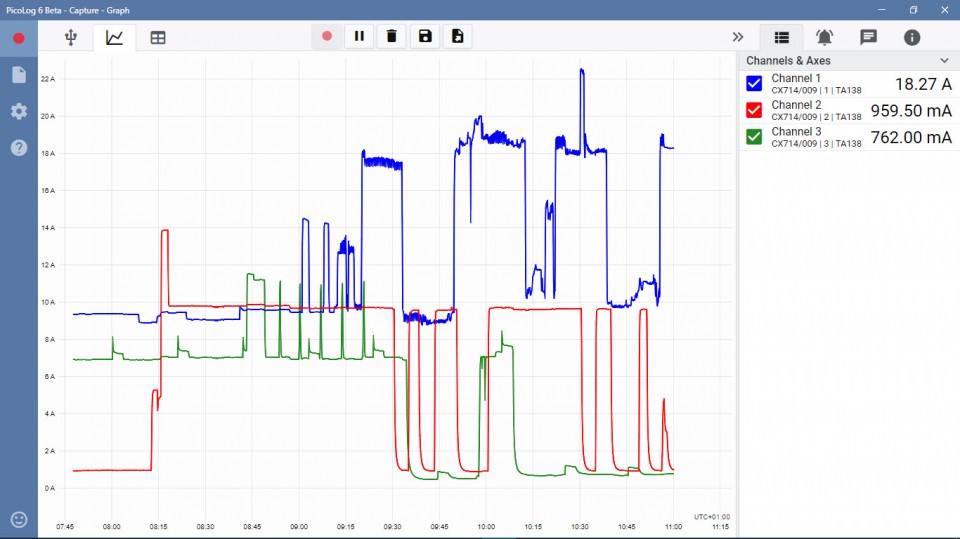

PicoLog CM3在幾個小時的時間內繪制了三相電流。這里我們感興趣的是RMS電流，而不是50赫茲的電流波形。該圖顯示藍色相比紅色和綠色繪制的電流大得多。在這種情況下，這不是問題，因為電流在供電能力范圍內。在更極端的情況下，它可能表明需要在三個階段之間重新分配負載以防止任何一個階段過載。

結論
Pico的高分辨率示波器非常適合捕獲主電源波形。這里使用的兩個示波器都具有12位分辨率，使它們能夠捕獲高度詳細的波形并進行精確測量。它們還具有深存儲器，使它們能夠以快速采樣率捕獲長跡線。這使您可以在同一波形中查看高頻細節和長期趨勢。 我們的4通道示波器非常適合捕獲三相電壓或電流波形。如果您需要同時捕獲兩種類型的波形，請使用8通道PicoScope 4824。 所有Pico示波器均可與行業標準探頭和其他附件一起使用。（PicoScope 4444需要額外的適配器）。 PicoLog軟件可與所有Pico數據記錄器配合使用，包括PicoLog CM3。它是長時間日志記錄的最佳選擇，因為它具有強大的文件格式，可以在意外關閉時存活，并且可以有效地處理非常大的數據集。 有關各種電壓和電流探頭，適配器，連接器和電纜，請參閱附件。
