應用筆記

動態范圍 - 頻率測量：先決條件
使用Pico ADC-11轉換器和Windows筆記本電腦展示雷達接收器RSM970 BDQ003的動態電平范圍線性度測量 注意：PicoLog ADC-11現已被PicoLog 1000系列數據記錄器取代。 有必要觀察每個接收器輸出的線性度，因?yàn)樗鼤?huì)在TPR1000的Garble過程中影響整個Extractor ERM 870 Bd1，Bd2，懷疑位設置和后處理應答響應相關的OBA計算的準確性。 可以使用Pico ADC-11同時測試和檢查所有三個接收器，并在計算機VDU或打印機上總結相對比較視圖。 為了使接收器正常工作，可以檢查動態電平范圍線性度是否符合所要求的標準，有許多先決條件。 三根等長的同軸電纜（50歐姆）使用BNC接頭端接，連接到Sigma，Delta，Omega，BDQ003的輸出。 Mini-Circuits ZA3PD-1.5功率分配器，用于連接IR機柜后部的RF耦合器，虛擬負載耦合器。 三根短距離射頻同軸電纜，端接N型接頭，適合紅外機柜后部的耦合器。 RF信號發生器，具有RF輸出電平掃描功能，在90秒內在-100 dB至0 dB范圍內。 RF信號發生器，具有射頻掃描功能，范圍為-1000 MHz至1100 MHz，掃描時間為100-150秒，或1秒至1 MHZ。 Pico ADC-11轉換器，帶有BNC端接，標記為Sigma，Omega和Delta。 使用Windows 95/98操作系統的PC或筆記本電腦。 PicoScope專有軟件與ADC-11連接。 彩色或黑白打印機。 RS232,2端口數據交換機盒。 當組裝所有這些組件時，可以進行測量。

動態范圍測量程序 使用短N(yùn)型同軸電纜將Mini-Circuits ZA3PD-1.5功率分配器連接到Sigma，Omega和Delta的耦合端口，讀取到IR機柜。 使用從ZA3PD-1.5輸入到Gigatronics信號發生器的任何長同軸N型饋線。 將信號發生器頻率設置為1090 MHz，將輸出電平設置為-100 dB電平，增量步長為0.1 dB分辨率。 連接BDQ 003接收器輸出和ADC-11終端之間的三根同軸電纜（BNC），標記為Sigma，Omega和Delta。（見圖1）。 將ADC-11的輸出連接到PC /筆記本電腦的LPT1（打印機）端口上的開關盒，然后選擇與計算機的連接。 運行用于ADC-11的Picotech Scope專有軟件，選擇時基為10秒/格，觸發為自動，這將在屏幕上顯示超過90秒的顯示時間，或加載以前的文件。 設置注釋以反映測試標題和被測接收器的序列號，以及適當?shù)臏y(cè)試條件。dB級別 選擇通道1,2,3，A，B，C，分別設置為紅色，藍色，綠色。選擇伏特和通道增益“乘以（1）”。這顯示了各個顏色的樹輸出。 釋放雷達頭并將傳輸單元設置為手動，以防止耦合器中的高水平RF，泄漏到主動接收器到天線，導致接收器報警，以及任何后續設備切換。 按PC上的空格鍵開始繪圖掃描，觀察顯示器上的接收器噪音。約。250 mV基線水平（參見第1號） 當顯示的掃描達到10秒時，以恒定的速度啟動信號發生器掃描，在不到90秒的時間內從-100 dB到不超過0 dB。 觀察計算機顯示屏，紅色，藍色和綠色圖對角線上升到屏幕的右上角，靠近90秒點，關閉信號發生器的RF并按空格鍵保存顯示內容。 您現在可以在反映測試源的新文件名下保存測量值（即H22FEB023，Head 2，IR 2，Month，Receiver No.）。顯示帶有時間戳。 將開關盒翻轉到打印機并復制測量值以確認注釋和日期等的詳細信息。 如果要測試另一個接收器，請使用傳輸單元選擇第二個接收器，返回步驟6并按順序執行。 通過清除接收器警報，斷開所有同軸電纜，并將傳輸單元置于“自動”，將電臺恢復正常。

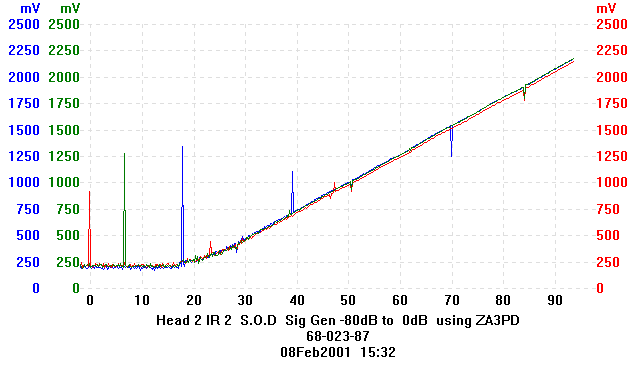

圖1.頭1動態水平范圍測量的樣本，顯示接收器的良好線性。 為了在dB縮放中進行校準，“設置 - 自定義范圍”的選擇允許縮放dB刻度中包含的mV數。 我選擇250mV = -100 dB和2250 mV = -30 dB作為表示線性dB /毫伏標度的標度。這將給出與信號發生器輸出相關的dB值的近似值。 考慮到-20 dB衰減的耦合器，其次是每條-3 dB的Mimi Circuits ZA功率分配器，以及0.3 dB至2 dB的電纜損耗，每個接收器的總損耗約為-29 dB。 要在繪圖儀上注冊-84 dB的值，則必須從信號發生器輸出-55 dB的電平。 通過選擇每增量10dB的更大增量分辨率，也可以使用步進法。這將很容易地顯示繪圖儀上信號發生器輸出連續10dB增加所產生的電平。 任何偏離正確的斜率或步驟都可以立即識別，并且可以開始對該接收器進行更集中的檢查。

動態頻率測量 動態頻率測量與動態范圍測量基本相同，因?yàn)樗羞B接都是相同的，并且信號發生器以類似的方式使用。 但是，在該檢查中，頻率隨時間變化，并且發電機的輸出電平保持恒定。該圖將顯示帶寬或RSM 90接收器的范圍，包括其雙工器，虛擬負載電阻和同軸開關觸點。 由于發生器的頻率改變操作的性質，下面的顯示器具有特征性的Gigatronics級別變化突發。可以使用PicoScope菜單設置中的濾鏡對其進行平滑處理。

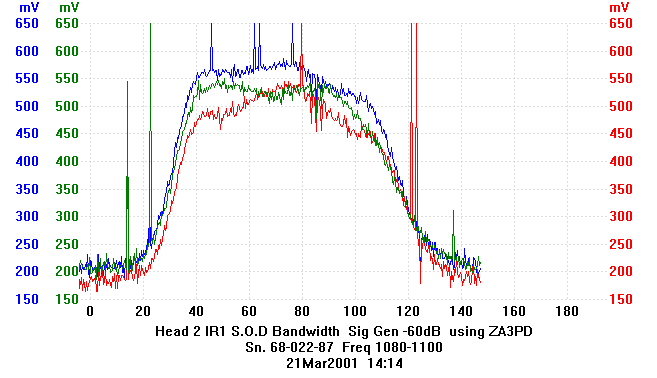

圖2：頭1頻帶調查樣本

動態頻率測量程序 使用短N(yùn)型同軸電纜將Mini-Circuits ZA3PD-1.5功率分配器連接到Sigma，Omega和Delta的耦合端口，讀取到IR機柜。 使用從ZA3PD-1.5輸入到Gigatronics信號發生器的任何長同軸N型饋線。 將信號發生器頻率設置為1000 MHz，將輸出電平設置為-60 dB電平，增量頻率設置為每秒1 MHz，在100秒內掃描1000 MHz至1100 MHz。 連接BDQ 003接收器輸出和ADC-11終端之間的三根同軸電纜（BNC），標記為Sigma，Omega和Delta。（見圖1）。 將ADC-11的輸出連接到PC /筆記本電腦的LPT1（打印機）端口上的開關盒，并選擇與Pico的連接。這會將ADC信息提供給計算機上的并行端口。 為ADC-11運行PicoScope專有軟件，選擇時基為10秒/格，觸發為自動，這將在屏幕上顯示超過90秒的顯示時間 設置注釋以反映測試標題和被測接收器的序列號，以及適當?shù)臏y(cè)試條件。dB級別 選擇通道1,2,3，A，B，C，分別設置為紅色，藍色，綠色。選擇伏特和通道增益“乘以（1）”。這顯示了各個顏色的三個輸出。 釋放雷達頭并將傳輸單元設置為手動，以防止耦合器中的高水平RF，泄漏到主動接收器到天線，導致接收器報警，以及任何后續設備切換。 按PC上的空格鍵開始繪圖掃描，觀察VDU監視器上的接收器噪聲。約。250 mV基線水平（參見第1號） 當顯示的掃描達到10秒時，以恒定速度啟動信號發生器掃描，從-1000 MHz到1100 MHz，在100秒內掃描100 MHz。 觀察計算機顯示屏，紅色，藍色和綠色圖上升并下降到刻有貝爾曲線的基線。這表示所有三個接收器的帶通頻率。 您現在可以將測量值保存在反映測試源的新文件名和文件夾下（即H22FEB023BW，Head 2，IR 2，Month，Receiver No.）。Picotech顯示帶有時間戳。 將開關盒翻轉到打印機并復制測量值以確認注釋和日期等的詳細信息。 如果要測試另一個接收器，請使用傳輸單元選擇第二個接收器，返回步驟6并按順序執行。 通過清除接收器警報，斷開所有同軸電纜，并將傳輸單元置于“自動”，將電臺恢復正常。

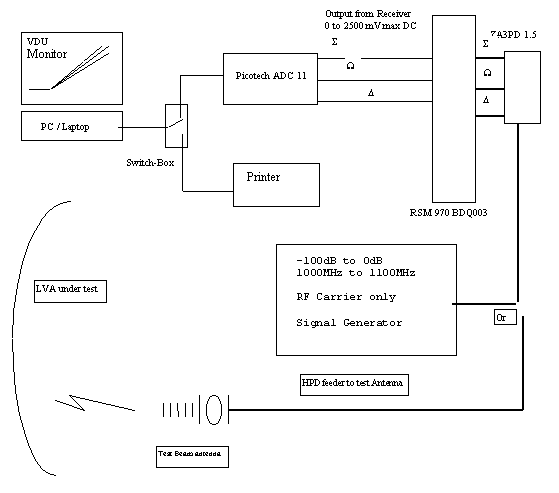

圖1.測試電路的設置

水平極坐標圖程序 將Gigatronics信號發生器連接到永久硬線同軸到消防桿上的測試光束。 將信號發生器頻率設置為1090 MHz，將輸出電平設置為-30 dB電平CW。這可能不會導致R向天線發出RF警報。 連接BDQ 003接收器輸出和ADC-11終端之間的三根同軸電纜（BNC），標記為Sigma，Omega和Delta。（見圖1）。 將ADC-11的輸出連接到PC /筆記本電腦的LPT1（打印機）端口上的開關盒，然后選擇與計算機的連接。 運行用于ADC-11的Picotech Scope專有軟件，選擇時基到10mSecs / Div，觸發到CH8，這將在NorthMark上觸發。根據頭1或2，觸發器的觸發延遲可以設置為300 mSecs，在測試光束處看NE，或者看頭SW看起來為2840 mSecs。 您始終可以加載以前保存的文件，該文件已經調整了所有設置。 設置注釋以反映測試標題和被測接收器的序列號，以及適當?shù)臏y(cè)試條件。dB級別 選擇通道1,2,3，A，B，C，分別設置為紅色，藍色，綠色。選擇伏特和通道增益“乘以（1）”。這顯示了各個顏色的三個輸出。 釋放雷達頭并將傳輸單元設置為手動，以防止接收器阻塞，導致接收器警報以及任何后續設備切換。 按PC上的空格鍵開始繪圖掃描，觀察顯示器上的接收器噪音。約。250 mV基線水平（參見第1號） 當顯示的掃描到達觸發點時，將以特征形狀顯示接收強度的Sigma，Delta和Omega。 觀察計算機顯示，因?yàn)樵诿總€(gè)NorthMark之后重復紅色，藍色和綠色繪圖，并調整觸發點以將波形放置在屏幕的中心。 您現在可以在反映測試源的新文件名下保存測量值（即H22FEB023，Head 2，IR 2，Month，Receiver No.）。PicoScope顯示屏帶有時間戳。 將開關盒翻轉到打印機并復制測量值以確認注釋和日期等的詳細信息。 如果要測試另一個接收器，請使用傳輸單元選擇第二個接收器，返回步驟5并按順序執行。 通過清除接收器警報，斷開所有同軸電纜，并將傳輸單元置于“自動”，將電臺恢復正常。

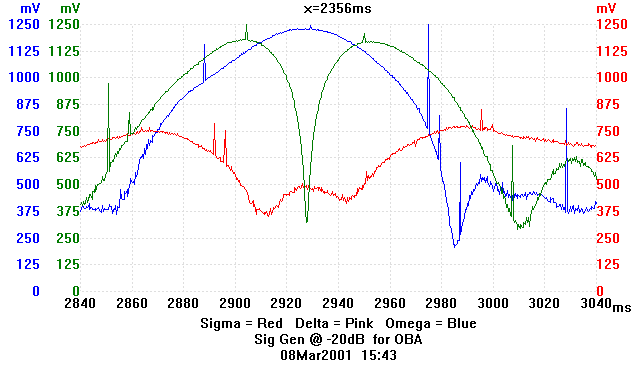

圖3：在測試波束天線上觀察SW的Head 1 HPD測量樣本 通過檢查Sigma和Delta波形之間的交叉點，可以對天線系統的質量進行評估。 它們需要符合2.5度的波束寬度，并且與Sigma波形的峰值相差3 dB。 可以放大光束的最佳位置并對交叉進行毫伏測量。 通過仔細選擇每毫伏30毫伏的刻度值，從250毫伏到2250毫伏的范圍，X軸可以以dB為單位進行校準，這是射入測試波束天線的最大射頻電平。
